Cajas de Bajos Reflex con Puerto

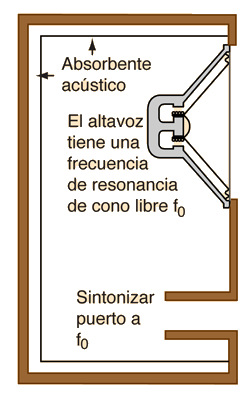

La caja de bajos reflex hace uso de un puerto sintonizado, que proyecta parte de la energía de sonido de la parte trasera del altavoz, energía que se perdería en una caja cerrada. Pero se debe tener cuidado de evitar la cancelación de delante-atrás de las bajas frecuencias, que caracterizan a los altavoces sin cerramientos. Esto se realiza mediante la regulación de la frecuencia resonante de la cavidad a la frecuencia de resonancia de cono libre del altavoz. Esto tiene el efecto de proyectar las frecuencias bajas del puerto, en fase con el sonido del frontal del cono, por lo menos a la frecuencia resonante. El efecto general es el aumento de la eficiencia de bajos y la extensión de la respuesta de bajos a las frecuencias más bajas.
Efecto sobre la Resonancia del Altavoz
Índice

Conceptos de Altavoz

HyperPhysics*****SonidoM Olmo R Nave
Atrás

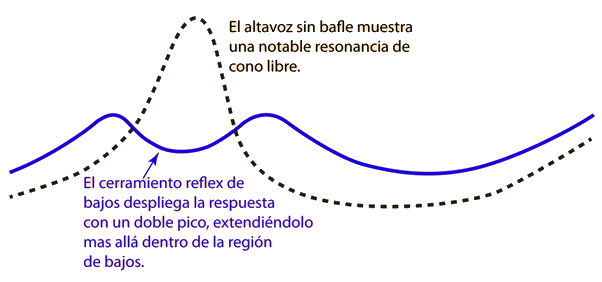

Efecto de las Cajas de Bajos Reflex

De Rossing, Science of Sound, 2nd. Ed.

Índice

Conceptos de Altavoz

HyperPhysics*****SonidoM Olmo R Nave
Atrás

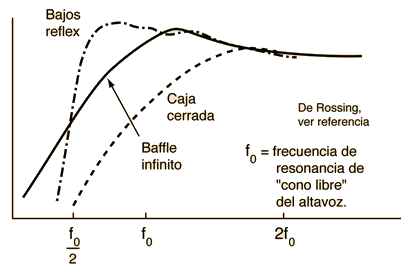

Efectos de las Cajas sobre la Resonancia

Poniendo un altavoz en una caja cerrada, se elimina el efecto de cancelación de delante-atrás, pero se desplazará la curva de frecuencia de salida hacia arriba, en comparación con un bafle infinito. Una caja de bajos reflex puede extender la respuesta de graves, muy por debajo de la resonancia del altavoz.

Índice

Conceptos de Altavoz

Referencias
Rossing
Science of Sound
Cap. 20
