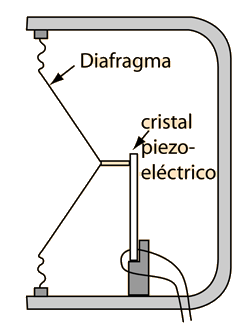

Micrófono de Cristal

Los cristales que demuestran efecto piezoeléctrico, producen voltajes cuando se deforman. El micrófono de cristal utiliza una tira delgada de material piezoeléctrico conectada a un diafragma. Cuando el cristal es desformado por el diafragma, sus dos lados adquieren cargas opuestas. Las cargas son proporcionales a la cantidad de deformación y desaparecen cuando cesa la tensión en el cristal. Los primeros micrófonos de cristal utilizaban sal de Rochelle debido a su alto rendimiento, pero eran sensibles a la humedad y algo frágiles. Los nuevos micrófonos utilizan materiales cerámicos tales como titanato de bario y zirconato de plomo. La salida eléctrica de los micrófonos de cristal es relativamente grande, pero la respuesta de frecuencia no es comparable a la de un buen micrófono dinámico, por lo que no son serios rivales en el mercado de la música.

Estudio del Micrófono
Índice

Conceptos de Reproducción del Sonido

Referencia
White & White
p299.

HyperPhysics*****SonidoM Olmo R Nave
Atrás

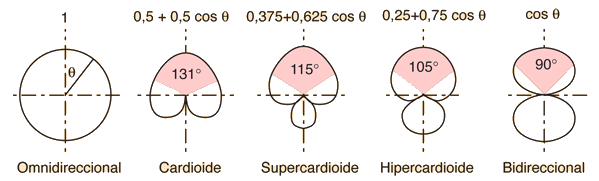

Patrones de Micrófonos Direccionales

CaracterísticaOmnidireccionalCardióideSupercardióideHipercardióideBidireccional
Arco de Sensibilidad 3 dB abajo
...
131º
115º
105º
90º
Arco de Sensibilidad 6 dB abajo
...
180º
156º
141º
120º
Salida relativa a 90º en dB
0
-6
-8,5
-12
-inf
Salida relativa a 180º en dB
0
-inf
-12
-6
0
Ángulo para salida = 0
...
180º
127º
110º
90º

La variedad de patrones direccionales se caracterizan a menudo por el arco en el que se capta al menos la mitad del valor de pico. En decibelios, una caída de 3 dB representa la mitad de la potencia y 6 dB por debajo, es un cuarto de potencia.

Con cualquiera de los mecanismos de micrófonos, se pueden producir diferentes patrones direccionales de respuesta. Los patrones direccionales comunes, se llaman cardioides (forma de corazón) y omnidireccionales. También hay patrones en "forma de ocho" que aceptan sonidos desde la parte delantera y trasera. El micrófono parabólico es ¡unidireccional en el extremo!

Una técnica direccional utilizada es el "micrófono estéreo", que puede ser construido a partir de dos micrófonos de condensador conectados entre sí, de manera que sus direcciones de respuesta de pico estén separadas 90°. Aunque se pueden obtener los efectos estéreo con dos micrófonos separados, el par estéreo ofrece una manera de conseguir un efecto estéreo con la colocación de un solo micrófono.

Estudio del Micrófono
Índice

Conceptos de Reproducción del Sonido

Referencia
Huber & Runstein

HyperPhysics*****SonidoM Olmo R Nave
Atrás

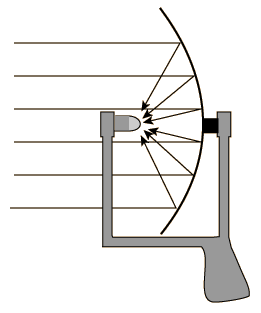

Micrófono Parabólico

Para la grabación de sonidos distantes de aves o animales, o simplemente para espiar, es difícil superar la direccionalidad y sensibilidad de los micrófonos parabólicos.
