Detector de AM
La detección de las señales de radio AM es una aplicación de diodo.

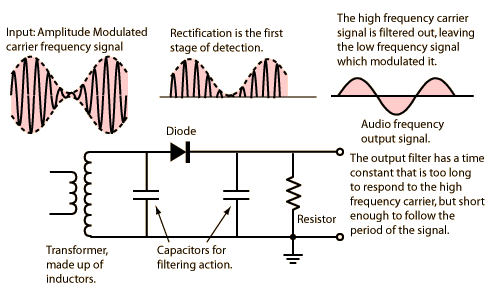

La onda portadora de AM ya modulada se recibe en la antena del receptor de radio, y se rectifica por la acción de un diodo detector. Luego, la señal rectificada pasa a través de un filtro paso bajo, cuya constante de tiempo es demasiado larga para responder a las altas frecuencias de la onda portadora de AM. Las portadoras de AM están en el rango de 600 a 1400 kHz. La frecuencia de la señal que modula es mucho mas baja, de 0,02 a 5 kHz, y puede pasar a través de filtro.
El detector de AM que se muestra aquí, sería adecuado para captar solamente una estación de radio AM, la elegida con los valores de los condensadores e inductancias. Una radio AM práctica utiliza un proceso llamado heterodino para desplazar la frecuencia portadora de cada estación de radio a una frecuencia simple llamada Frecuencia Intermedia IF, de modo que se pueda usar un simple circuito sofisticado de detección AM, para recibir todas las estaciones de radio AMl.
