Contador Binario

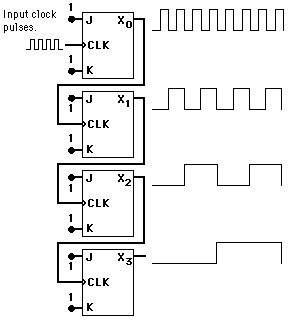

Un contador binario se puede construir con flip-flops J-K tomando la salida de una celda como la entrada de clock del siguiente. Las entradas J y K de cada flip-flop se conectan a 1 (alta), para producir una conmutación con cada ciclo del clock de entrada. Por cada dos conmutaciones de la primera celda, se produce una conmutación en la segunda celda, y así sucesivamente hasta la cuarta celda. Esto produce un número binario igual al número de ciclos de la señal de clock en la entrada. Este dispositivo se denomina a veces contador de "propagación". El mismo dispositivo es útil como divisor de frecuencia.

Índice

Conceptos de Electrónica

Circuitos Digitales

Referencia
Tocci
Digital Systems, Sec 5-19.

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás









Contador BCD ó de Decena

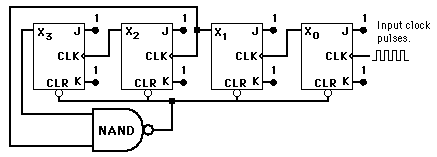

Se puede construir un contador BCD o contador binario terminando el conteo de "propagación", cuando la cuenta alcance el decimal 9 (binario 1001). Como la siguiente conmutación pondrá alta (1) la salida de X1 (cuenta 1010), y todavía se mantiene alta la salida del bit mas significativo (X3), una puerta NAND con sus entradas conectadas a estas dos salidas, producirá una señal baja (0) de entrada de reset asíncrona que "limpiará" todos los flip-flops, para reiniciar de nuevo la cuenta.

Índice

Conceptos de Electrónica

Circuitos Digitales

Referencia
Tocci
Digital Systems, Sec 7-2.

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Divisor de Frecuencia

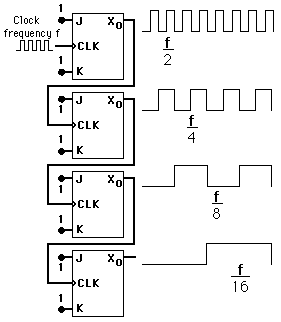

Un divisor de frecuencia se puede construir con flip-flops J-K tomando la salida de una celda como la entrada de clock del siguiente. Las entradas J y K de cada flip-flop se conectan a 1 (alta), para producir una conmutación con cada ciclo del clock de entrada. Por cada dos conmutaciones de la primera celda, se produce una conmutación en la segunda celda, de modo que su salida está a la mitad de frecuencia que la primera. La salida de la cuarta celda va a 1/16 parte de la frecuencia del clock de entrada. El mismo dispositivo es útil como contador binario.

Índice

Conceptos de Electrónica

Circuitos Digitales

Referencia
Tocci
Digital Systems, Sec 5-19.

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás











Contador Binario

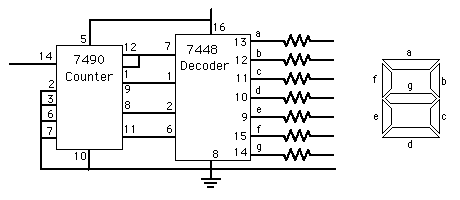

El chip contador de 14 patillas 7490 y el chip decodificador de 16 patillas 7448, se usan a menudo juntos para alimentar un visualizador de 7 segmentos.

Índice

Conceptos de Electrónica

Circuitos Digitales

Referencia
Mims, Getting started...
p. 90,117
