Aplicaciones del Seguidor Emisor

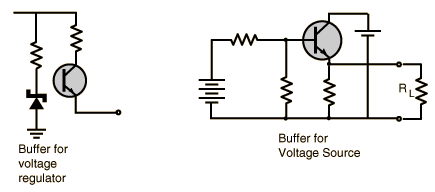

El seguidor emisor tiene muchas aplicaciones en la adaptación de impedancias y en el amortiguamiento de otros módulos de circuitos activos.

Haga clic en cualquiera de los circuitos para más detalles.
Índice

Conceptos de Electrónica

Conceptos de Realimentación

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás







Amortiguar el Regulador de Voltaje

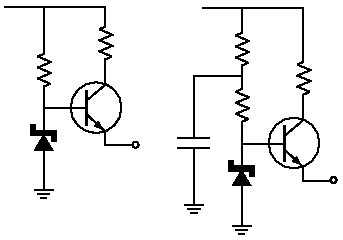

Las características de adaptación de impedancias y amplificador de corriente del seguidor emisor proporciona un amortiguamiento al diodo zener y conduce menos corriente por él. Es un adjunto útil para el regulador Zener. El circuito de la derecha añade un condensador para reducir la ondulación eléctrica.

Índice

Conceptos de Electrónica

Referencia
Horowitz & Hill
p56

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás












Amortiguador Seguidor Emisor

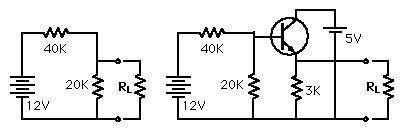

El seguidor emisor puede servir como amortiguador en una fuente de voltaje. El divisor de voltaje de la izquierda es una fuente de voltaje pobre, porque está fuertemente afectada por el valor de la resistencia de carga. El mismo divisor de voltaje con un transistor amortiguador a la derecha, suministrará potencia para mantener el voltaje constante dentro de su rango de operación.

El divisor de voltaje simple dará una salida de 4V en circuito abierto, pero cae rapidamente cuando se conecta grandes cargas (resistencias de carga pequeñas). El amortiguador ayuda a mantener el voltaje de salida casi constante. Se puede cambiar los valores de la resistencia de carga abajo, para explorar el efecto del amortiguador.

Para una resistencia de carga RL= KW:

El divisor de voltaje simple

VL= V

IL= mA

PL= mW

El divisor de voltaje amortiguado

VL= V

IL= mA

PL= mW

Se asume una caida de diodo de 0,6 V en el transistor. La impedancia de entrada al transistor amortiguador se asume que es tan alta, que practicamente representa un circuito abierto.

Índice

Conceptos de Electrónica

Conceptos de Realimentación

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Configuración Darlington NPN

En la configuración Darlington, este seguidor emisor tiene un par de transistores. En este circuito la corriente de emisor de uno de los transistores, se convierte en la corriente de base del segundo. La configuración Darlington actúa como un transistor con una beta que es el producto de las betas de los dos transistores. Se utilizan donde son necesarias elevadas corrientes de salida. La impedancia de entrada de la configuración Darlington es bastante alta.

La conmutación del segundo transistor puede ser lenta, por lo que comúnmente se conecta una resistencia entre los emisores para aumentar la velocidad de conmutación. Los pares Darlington están disponibles como paquetes individuales, con la resistencia incluida por lo general.

Amplificadores a Transistores
Índice

Conceptos de Electrónica

Referencia
Diefenderfer
p165

Horowitz & Hill
Sec 2.16
