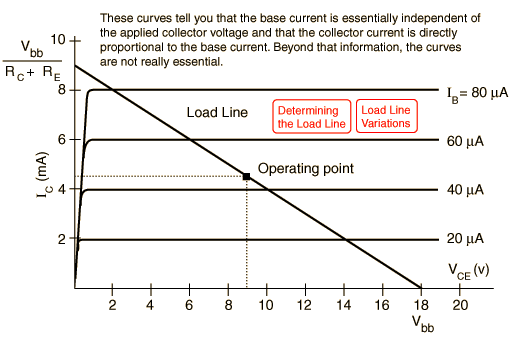

Curvas Características del Transistor

(Aproximado para el 2N2222)

Índice

Conceptos de Electrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

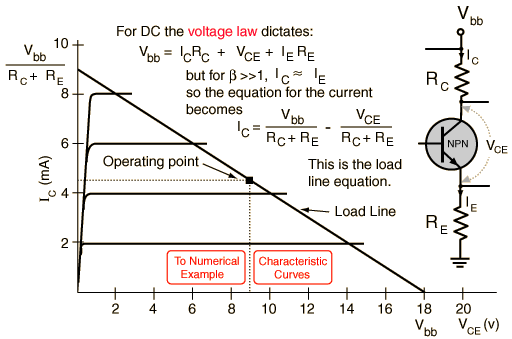

Línea de Carga del Transistor

(Aproximado para el 2N2222)

Índice

Conceptos de Electrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

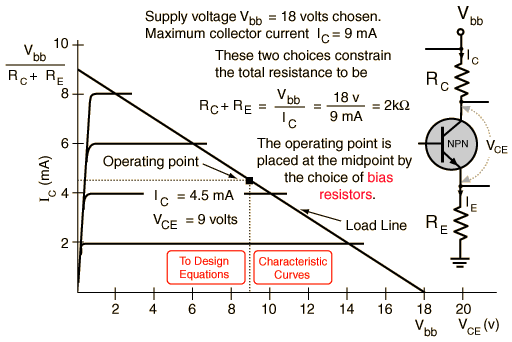

Línea de Carga del Transistor

(Aproximado para el 2N2222)

Índice

Conceptos de Electrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

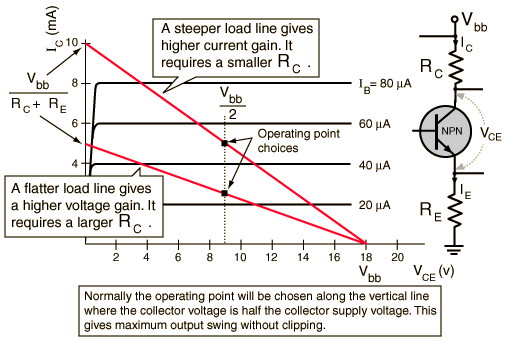

Variaciones de la Línea de Carga del Transistor

(Aproximado para el 2N2222)

Curvas CaracterísticasAmplificador de Emisor ComúnDeterminación de la Línea de Carga
