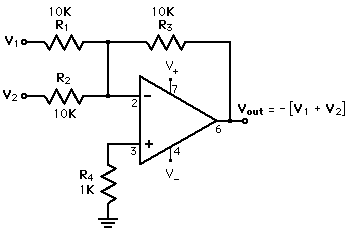

Amplificador Sumador

Este es un ejemplo de un amplificador inversor de ganancia=1 con múltiples entradas. Se pueden utilizar más de dos entradas, por ejemplo en un circuito mezclador de audio. Las resistencias de entrada pueden ser desiguales, dando una suma ponderada.

Aplicación de las Reglas
Aplicaciones
Menu
Amplificador Sumador
Amplificador Restador
Amplificador Diferencial
 Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
 Atrás

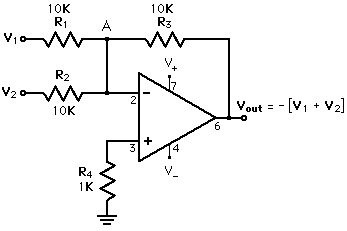

Aplicación de las Reglas: Amplificador Sumador

El comportamiento de la mayoría de las configuraciones de op-amps se pueden determinar aplicando las "reglas de oro". En un amplificador sumador, por la regla de la corriente, la entrada no invertida es una tierra virtual. Luego la corriente en el punto A debe ser cero. Esto requiere

De aquí
Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
 Atrás












Aplicaciones: Amplificador Sumador

El amplificador sumador es un dispositivo versátil, útil para combinar señales. Se pueden añadir directamente las señales, o bien cambiar la escala para que se adapten a una predeterminada regla de combinación.

  1. En un mezclador de audio, se suman varias señales con ganancias iguales.
  2. Un amplificador sumador con resistencias desiguales en las entradas, da una suma ponderada. Esto se puede utilizar para convertir un número binario a un voltaje, como en el convertidor digital a analógico.
  3. Un amplificador sumador se puede usar para aplicar un voltaje de polarización DC junto con una señal AC. Esto se hace en un circuito de modulación LED para mantener el LED en su rango operativo lineal.
