El Osciloscopio

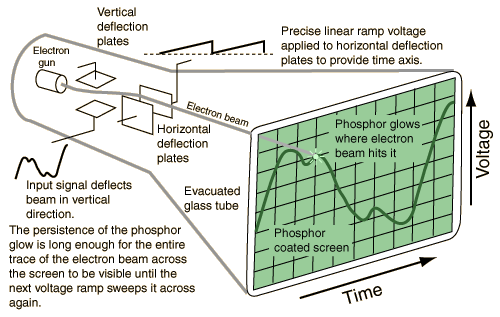

El versátil osciloscopio, desde hace tiempo la herramienta estándar en la tienda electrónica, utiliza un haz de electrones para trazar la forma del voltaje en función del tiempo. Mientras esta es la aplicación estándar, se puede aplicar un segundo voltaje a las placas de deflexión horizontal, en lugar del voltaje de temporización en forma de rampa, para producir una trama xy.

Los electrones liberados por emisión termoiónica desde el filamento caliente en el cañón de electrones, son acelerados por un alto voltaje y enfocados para producir un enérgico haz de electrones. El fósforo de los puntos de impactos del haz de electrones se ilumina, y el brillo es lo suficientemente persistente, para que se pueda ver la traza completa del haz de electrones a través de la pantalla.

Ejemplo con el Sonido y un Micrófono
Controles del Osciloscopio SimplificadoEjemplo de Controles del Instrumento
