Oscilador de Cambio de Fase

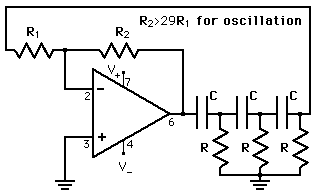

El oscilador de cambio de fase produce la realimentación positiva mediante el uso de un amplificador inversor, y la suma de otros 180º de cambio de fase con tres circuitos de filtros de paso alto. Esto produce este cambio de fase de 180º para una sola frecuencia:

a la cual, la fracción de realimentación es

B=1/29.

Para valores de componentes

Condensador C = mF
Resistencia R = KW

la frecuencia es f = kHz = MHz = x10^ Hz

Notas del cálculo: Si se cambian los valores de los componentes, se calculará una nueva frecuencia.. Si se entra una frecuencia, entonces se debe hacer clic sobre el nombre del componente activo que se desea calcular para forzar la frecuencia a coincidir con el valor entrado.

La expresión de la frecuencia y el factor de realimentación 1/29, se derivan de las expresiones del apéndice B de Floyd, Electronic Devices. Long, messy.
