Puente Rectificador

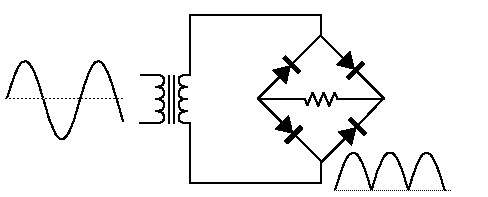

El rectificador en puente, usa cuatro diodos en una disposición de puente para lograr la rectificación de la onda completa. Esta es una configuración ampliamente usada con diodos individuales cableados como se muestra, o con puentes de simple componente, donde el puente de diodos está cableado internamente.

Añadir Filtro RCAñadir Filtro LCFlujo de la Corriente en el Puente
Índice

Rectificadores

HyperPhysics*****Electricidad y Magnetismo*****ElectrónicaM Olmo R Nave
Atrás

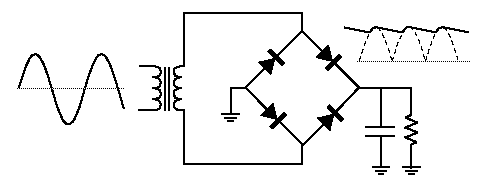

Puente Rectificador, Filtro RC

El rectificador en puente, usa cuatro diodos en una disposición de puente para lograr la rectificación de la onda completa. Esta es una configuración ampliamente usada con diodos individuales cableados como se muestra, o con puentes de simple componente, donde el puente de diodos está cableado internamente.

Quitar FiltroUsar Filtro LC
Analizar Ondulación del Voltaje
Índice

Rectificadores

HyperPhysics*****Electricidad y Magnetismo*****ElectrónicaM Olmo R Nave
Atrás

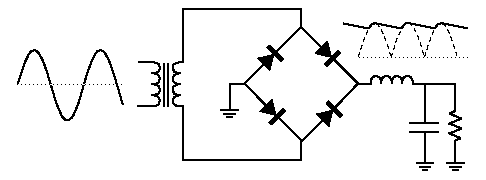

Puente Rectificador, Filtro LC

El rectificador en puente, usa cuatro diodos en una disposición de puente para lograr la rectificación de la onda completa. Esta es una configuración ampliamente usada con diodos individuales cableados como se muestra, o con puentes de simple componente, donde el puente de diodos está cableado internamente.

Quitar FiltroUsar Filtro RC
Índice

Rectificadores

HyperPhysics*****Electricidad y Magnetismo*****ElectrónicaM Olmo R Nave
Atrás







Flujo de Corriente en el Puente Rectificador

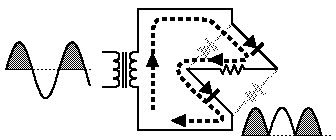

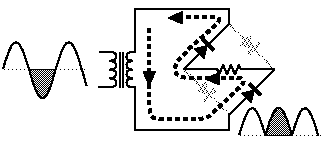

En ambos sentido del voltaje en el transformador hay un camino directo para la corriente a través de los diodos del puente. Ambos caminos de conducción por los diodos, hacen fluir la corriente en la misma dirección a través de la resistencia de carga, lográndose una rectificación de onda completa.
Mientras un conjunto de diodos se polariza directamente, el otro conjunto está polarizado inversamente y eliminado de forma efectiva del circuito.
Estudio del Puente Rectificador
