Puerta OR exclusiva

La salida es alta cuando cualquiera de las entradas A ó B es alta, pero no si ambas A y B son altas.

¿Como se Hace Uno?
Ejemplo de IC: IC 7486


Puertas Básicas
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás









Puerta OR Exclusiva

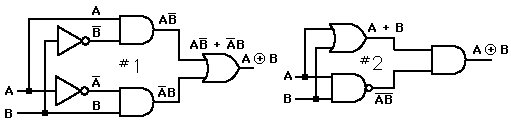

Desde el punto de vista lógico, la operación del OR exclusivo (XOR), se puede ver como cualquiera de las siguientes operaciones:

1.         A Y NO B, O B Y NO A
2.     A O B, Y NO A Y B

las cuales se pueden construir con las disposiciones de puertas que se muestran. También se pueden implementar utilizando solamente puertas NAND.

Puertas Básicas
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás









OR Exclusivo con NAND

La implementación de la operación del OR exclusivo (XOR) con solamente puertas NAND ilustra la función de esta como puerta universal.

1.
A Y NO B O B Y NO A

2.
A O B Y NO A Y B

Teorema de DeMorgan
Puertas Básicas
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás









OR Exclusivo, IC 7486

Este es un ejemplo de empaquetamiento adecuado de puertas XOR en forma de circuito integrado.
