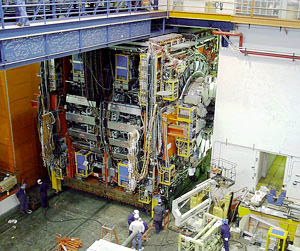

La instalación del Detector Colisionador (CDF)

El Tevatron en el Fermilab, tiene dos complejos detectores conocidos como CDF y D0. Ambos son, enormes conjuntos de detectores que pesan alrededor de 5000 toneladas, con una altura de tres pisos.


Imagen cortesía del Fermilab
Tipos de Aceleradores
Índice

Conceptos de Partícula

La Búsqueda de las Partículas Elementales

Referencia
Rohlf
Cap. 16


La Instalación del Detector Colisionador

HyperPhysics*****Física CuánticaM Olmo R Nave
Atrás

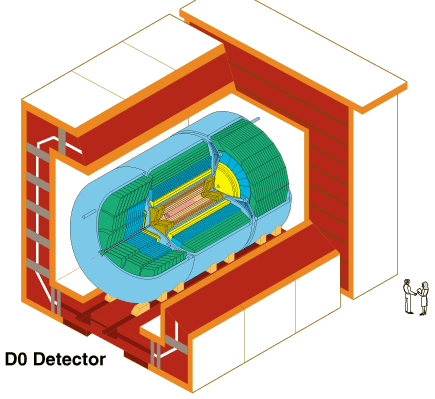

La Instalación del Detector D0

El Tevatron en el Fermilab tiene dos complejos detectores conocidos como CDF y D0. Ambos son, enormes conjuntos de detectores que pesan alrededor de 5000 toneladas, con una altura de tres pisos.


Imagen cortesía del Fermilab

La ilustración esquemática anterior muestra que la enorme colección de hardware de detección está dispuesta de manera que los haces de partículas entren en direcciones opuestas a lo largo de su eje central. Los detectores están colocados alrededor de la zona de colisión, para tratar de detectar y medir todos los fragmentos de las colisiones. La lógica es parecida a la de una matriz de detectores lineales, excepto que está envuelta alrededor de la trayectoria del haz, para detectar las partículas en cualquier dirección.

Tipos de Aceleradores
Índice

Conceptos de Partícula

La Búsqueda de las Partículas Elementales

Referencia
Rohlf
Cap. 16


La Instalación D-zero
