RADAR de la Policía

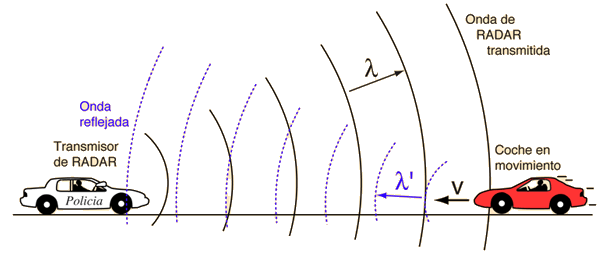

Los detectores de velocidad de radar hacen rebotar una radiación de microondas sobre el vehículo en movimiento y detectan las ondas reflejadas. Estas ondas están desplazadas en frecuencia por el efecto Doppler, y la frecuencia de batido entre las ondas dirigidas y reflejadas, proporcionan una medida de la velocidad del vehículo.

Cálculo de Velocidad Detectada
Índice

Conceptos de Propagación de Ondas

HyperPhysics*****SonidoM Olmo R Nave
Atrás





Desplazamiento Doppler, Objetivo en Movimiento

El desplazamiento Doppler para fuentes de relativamente bajas velocidades como las que se encuentran los RADAR de policía, está dado por

pero en este caso hay dos desplazamientos: uno porque la onda incidente sobre el coche en movimiento está desplazada por efecto Doppler, y un desplazamiento adicional porque la reflexión es de un objeto en movimiento. El desplazamiento de frecuencia de la onda reflejada y recibida en la fuente de la onda es

Este desplazamiento se detecta midiendo la frecuencia de batido con la onda transmitida.

DerivaciónCalcular la Longitud de OndaCalcular la FrecuenciaEfecto Doppler en la Luz
Índice

Conceptos de Propagación de Ondas

Conceptos Doppler

HyperPhysics*****SonidoM Olmo R Nave
Atrás










Frecuencia de Batido y Velocidad

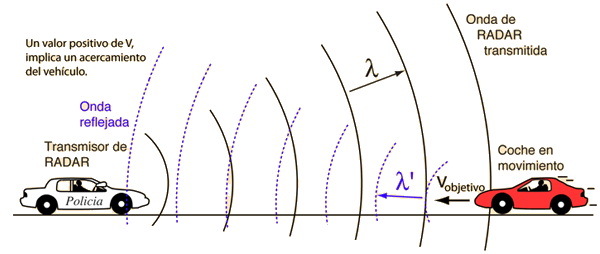

La frecuencia de batido entre una señal de microonda transmitida y la señal reflejada del objeto en movimiento es

donde la velocidad del objetivo se toma como positiva si el objetivo se aproxima al transmisor. El RADAR de policía utiliza este método de medición de la velocidad del automovil.

Calcular la Velocidad
Índice

Conceptos de Propagación de Ondas

Conceptos Doppler

HyperPhysics*****SonidoM Olmo R Nave
Atrás










Frecuencia de Batido y Velocidad

Para una frecuencia transmitida de GHz = Hz

la frecuencia reflejada será Hz

y la frecuencia de batido será Hz

si la velocidad del vehículo es vobjetivo = m/s = mi/hr = km/hr = pi/s

Nota: Si no se introduce como dato, la frecuencia transmitida será por defecto 10,6 GHz, una frecuencia común en los radares de banda X. También se usan unidades de banda K con frecuencias del orden de 30 GHz. Se puede cambiar cualquier parámetro.
