Velocidad de la Luz

La luz de un láser de He-Ne modulado, es detectada al principio y al final de un recorrido medido. Se comparan en un osciloscopio las señales de CA, procedente de fotodetectores colocados en estos dos puntos, para medir la diferencia de fase, y de esta, la velocidad de la luz.

Se utiliza un divisor de haz, para dividirlo y detectar el comienzo y el final de la trayectoria medida. Se usan espejos planos de superficie frontal, para desviar el haz y obtener un camino tan largo como sea posible.

  1. Equipo Necesario.
  2. Preparación Básica.
  3. Problemas Experimentales.
  4. Resolución de Problemas.
  5. Datación de Muestra.
Ejemplo de Configuración
Índice
 HyperPhysics*****Clase Presencial*****Física 3901 Atrás





Equipación Necesaria

Láser de Helio-Neón Modulado, Metrologic Modelo ML-868.
Doble foto-detector y amplificador para detectar el láser al principio y final del recorrido.
Divisor de Haz.
Generador de señal para la modulación del láser.
Osciloscopio.
Espejos planos de cara frontal y soportes de espejos.
Lente condensadora convergente para el segundo foto-detector.
Batería de 9V para la caja del detector.
Contador de frecuencia.
Varios cables BNC y dos conectores tipo banana rojo y negro de 18"
Cuatro tes BNC.
Índice
 HyperPhysics*****Física 3901*****Velocidad de la Luz Atrás

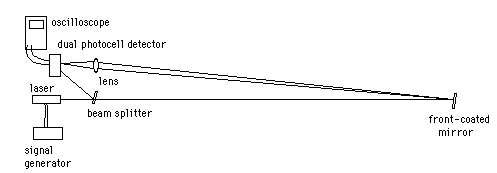

Configuración Básica

Índice
 HyperPhysics*****Física 3901*****Velocidad de la Luz Atrás





Problemas Experimentales: Velocidad de la Luz

1. La frecuencia debe ser alta, para dar una separación medible. El grupo W95 usó una de 1,4 MHz. Una onda triangular, hizo mas fácil la lectura de su posición.

2. El temblor de espejos fué un problema. Se espera que el uso de tablas y soportes ópticos ayudará a esto.

3. La señal de una fotocélula se podía correr a la otra, haciéndolas indistinguibles. El grupo W95 usó el generador de señal como un común, midieron las dos fotocélulas contra ese común y tomaron la diferencia.

4. La señal es difícil de leer debido a las vibraciones y a señal difusa.

5. ¿Los retardos internos de los disparos del osciloscopio? causaron que la línea del mejor ajuste de datos, no se cruzara por cero. Para superar este problema, se tomaron las pendientes de los datos con respecto al tiempo a diferentes distancias, para obtener la velocidad de la luz.

Índice

Resolución de Problemas
 HyperPhysics*****Física 3901*****Velocidad de la Luz Atrás





Resolución de Problemas: Velocidad de la Luz

Existe un número de problemas experimentales inherentes al experimento de la velocidad de la luz. He aquí algunos comentarios adicionales sobre los problemas encontrados.

1. El amplificador de alta ganancia usado para amplificar la señal de los detectores, tiende a oscilar.

Índice
 HyperPhysics*****Física 3901*****Velocidad de la Luz Atrás





Datos del Muestreo

Modulación: Onda triangular de 600 kHz

Longitud del Recorrido Retardo de tiempo (microsegundos)
75,0 m ..................... 0,2
36,5 m ..................... 0,1
24,5 m ..................... 0,05



c = 3,4 x 108 m/s

Modulación: Onda triangular de 1,4 MHz

Longitud del Recorrido Retardo de tiempo (microsegundos)
...........................frente de onda..... final de onda
60,36 m ..................... 1,9 ..................... 1,1
40,12 m ..................... 1,8 ..................... 1,8
20,06 m ..................... 1,7 ..................... 0,85

Usando el disparo de línea da c = 2,0 x 108 m/s
