Circuito de dos Bucles

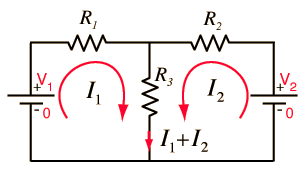

Aplicación de la ley de voltaje y la ley de corriente. Este enfoque, requiere de dos ecuaciones simultáneas, obtenidas de la aplicación de la ley de voltaje a ambos bucles. Tomando los bucles en las direcciones señaladas, nos muestra que la suma de las corrientes pasan a través del resistor central R3. Poniendo las polaridades en cada componente, nos ayuda a mantener correctamente los signos. Las ecuaciones para los dos bucles son:


Restando (2) de (1) y despejando la corriente nos da:


Para R1 =Ω, R2 = Ω, R3 =Ω,

y los voltajes V1 = V y V2 = V,

Las corrientes calculadas son
= A, = A.

Nota: Al cambiar el voltaje, para evitar que se produzcan demasiados cortocircuitos, cualquier resistencia sin valor o con valor cero, se cambia a valor 1. Se puede volver a cambiar a un valor de cero si desea explorar los efectos de los cortocircuitos. Las unidades por defectos son Ohmios y amperios, pero si los valores de resistencia se ponen en kiloohmios, entonces las corrientes se darán en miliamperios.
