Circuito Serie RLC

El circuito serie RLC es un ejemplo muy importante de un circuito resonante. A la frecuencia de resonancia tiene el mínimo de impedancia Z=R y el ángulo de fase es igual a cero.

Cálculo
 Índice

Conceptos sobre Condensador

Conceptos sobre Inductancia

Conceptos sobre Circuitos AC

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
 Atrás





Impedancia Serie RLC

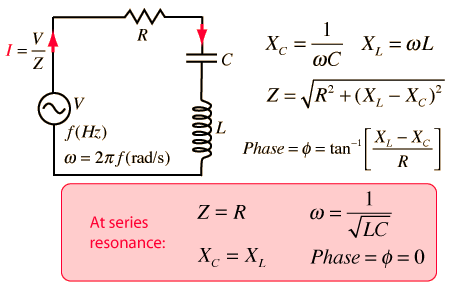

La impedancia dependiente de la frecuencia en un circuito serie RLC:
Para C = x10^ F = μF = pF
y L = x10^ H = mH = microhenrios
a una frecuencia angular ω = x10^ rad/s,
frecuencia = x10^ Hz = kHz = MHz
y resistencia R = x10^ ohmios = kohmios = Megohmios,

la impedancia es

Z = x10^ ohmios = kohmios = Megohmios

a una fase φ = grados.
La condición resonante es
Frecuencia angular ω = x10^ rad/s,
Frecuencia f = x10^ Hz
Z = R = x10^ ohmios
Fase φ = 0

Para un voltaje rms aplicado V = voltios,

la corriente rms será I = x 10^ amperios.

Los voltajes de los componentes se pueden obtener multiplicando la corriente por la impedancia de cada componente.

Condensador: VC = IXC = voltios.
Inductancia: VL = IXL = voltios.
Resistencia: VR = IR = voltios.

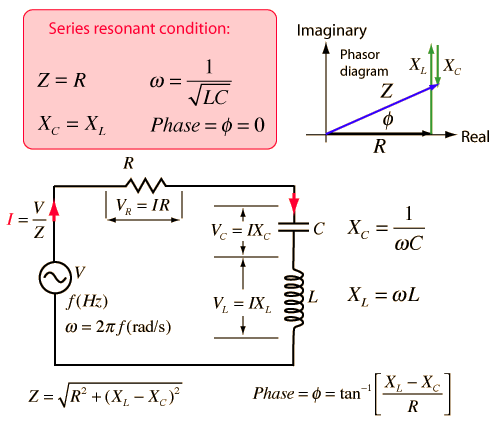

Cuando se explora los valores en los circuitos reales, es fácil encontrar ejemplos donde ambos voltajes VL y VC son mayores que el voltaje resultante V. Esto puede ocurrir porque estos voltajes VL y VC actuan desfasados 180° entre ellos. Puede comprobar esto en el diagrama fasor viendo que ambos VL y VC pueden ser tan grande como se quiera y que entre ellos se cancelan a la frecuencia de resonancia.

Se pueden cambiar todo los componentes, pero se tomarán valores por defectos para los parámetros no especificados. Hacer clic fuera de las casillas para iniciar el cálculo.
