Conversión Digital a Analógica

Cuando los datos están en forma binaria, el 0 y el 1 pueden ser de varias formas, tales como la forma TTL donde la lógica cero puede ser un valor de hasta 0,8 voltios y el 1 puede ser una tensión de 2 a 5 voltios. Los datos pueden ser convertidos a formato digital definido, mediante puertas que están diseñadas para ser activadas o apagadas en función del valor de la señal entrante. Los datos en forma binaria digital limpia, se pueden convertir a una forma analógica, mediante el uso de un amplificador sumador. Por ejemplo, un simple conversor D/A de 4 bits se puede hacer con un amplificador sumador de 4 entradas. Más práctica resulta la red DAC R-2R.

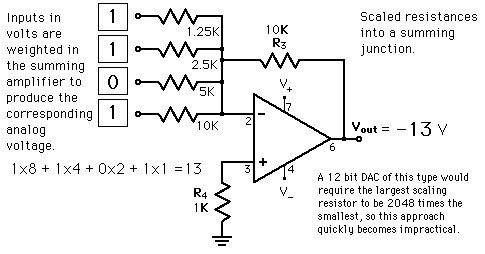

Convertidor D/A de 4 Bits

Una forma de lograr la conversión D/A es usando un amplificador sumador.

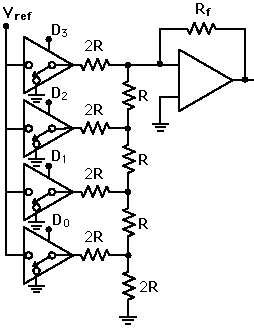

DAC Escalera R-2R

El amplificador sumador con la escalera de resistencias R-2R mostrado produce la salida donde las Ds toman los valores 0 ó 1. Estas entradas digitales podrían ser voltajes TTL, los cuales cierran los interruptores con el 1 lógico y los deja en su estado básico de tierra para la lógica 0. Esto se ilustra para 4 bits, pero se puede extender a cualquier número con solo los valores de resistencias R y 2R. Mayor Detalle

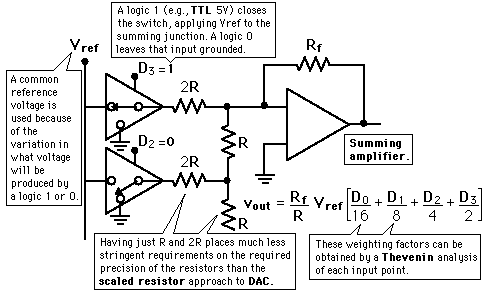

Detalle del DAC Escalera R-2R

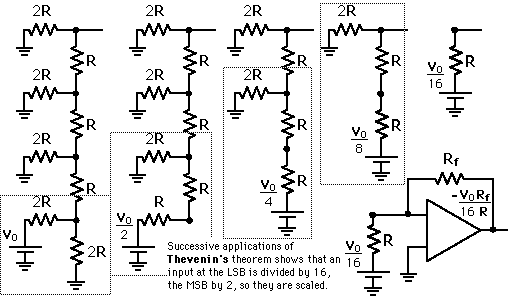

Ejemplo Thevenin: Escalera R-2R
