Transferencia de Datos en Serie

Como un ejemplo de transferencia de datos en serie usando el método de registro de desplazamiento, un conjunto de cuatro movimientos, efectuados con pulsos de sincronismos, coloca el contenido del registro X en el registro Y. Este tipo de transferencia es mucho mas lenta que la transferencia paralela, pero mas simple y barata.

Transferencia de Datos en Paralelo

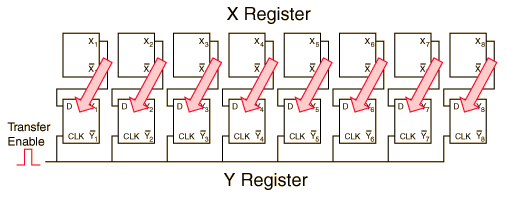

La ilustración de abajo muestra la transferencia paralela de 8 bits de datos desde el registro X al registro Y, al aplicarle un pulso que habilita la transferencia. Se ve claramente que la transferencia paralela es mas rápida que la transferencia de datos en serie, pero la transferencia serie tiene la ventaja de necesitar menos circuitos. Estos circuitos estan construidos con flip-flops D, los cuales sirven como almacenes de memoria. La información en el registro X queda intacta despues de la transferencia al registro Y, de manera que este proceso muestra un posible escenario de acceso a la información digital almacenada en una memoria.

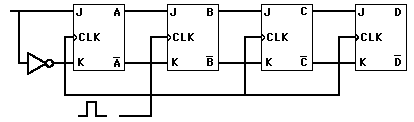

Registro de Desplazamiento

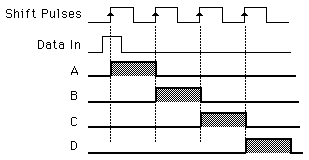

Los datos binarios se pueden desplazar desde un flip-flop al siguiente a cada pulso de sincronismo. El desplazamiento de izquierda a derecha es la clase de transferencia de datos que tiene lugar en la transferencia serie.
