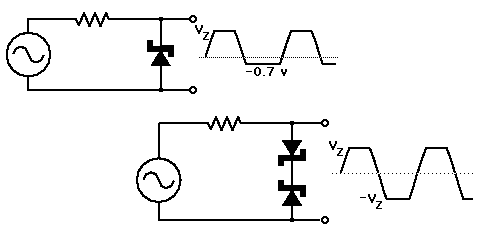

Limitador Zener

Un simple diodo Zener puede limitar un lado de una forma de onda sinusoidal al voltaje del Zener, mientras mantiene cerca de cero el otro lado de la onda. Con dos zeners opuestos, la forma de onda se puede limitar al voltaje del zener sobre ambas polaridades.

Índice

Conceptos de Electrónica

Aplicaciones de Diodos

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

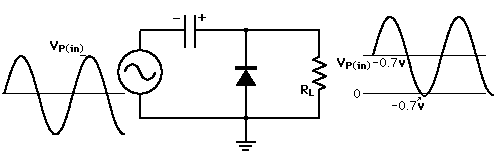

Diodo, Fijación

Se puede usar un diodo para fijar un lado de la señal de onda sinusoidal a cerca de cero.

Índice

Conceptos de Electrónica

Aplicaciones de Diodos

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás
