Ganancia del Amplificador de Emisor Común

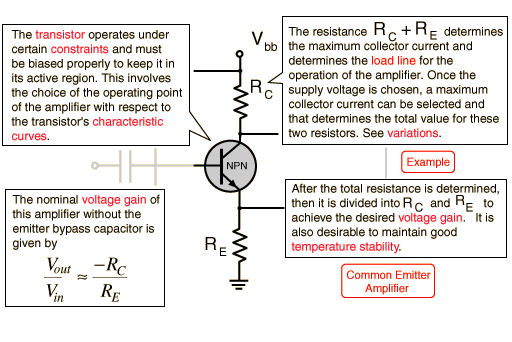

El voltaje de colector VC debería ser la mitad del voltaje de alimentación Vbb cuando no hay señal aplicada. Este punto de operación permite una máxima oscilación del voltaje de salida sin saturación o distorsión. Un enfoque para el diseño es elegir una corriente de colector IC y luego calcular la resistencia de colector necesaria para una caída de Vbb respecto de ese punto. De la elección de RE resultaría la línea de carga y la ganancia.

Índice

Conceptos de Electrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

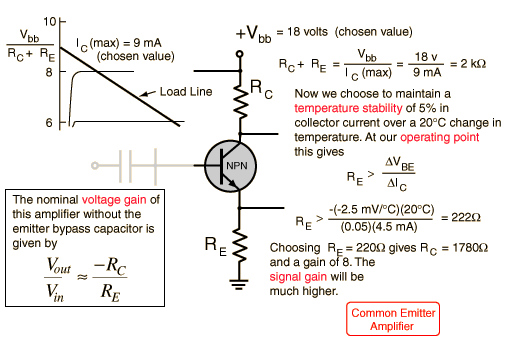

Ejemplo de Ganancia del Emisor Común
