Ganacia del Op-Amp con Bucle Abierto

La alta ganancia en bucle abierto nos lleva a la regla de voltaje.

Practicamente la ganancia es tan alta, que la salida será impulsada a

para cualquier diferencia apreciable entre

Esto es útil en el comparador.

Para aplicaciones prácticas distintas del comparador, se usa una realimentación negativa para controlar la ganancia del dispositivo.

Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Realimentación Negativa

El uso de la realimentación negativa reduce la ganancia, pero hay una mayoría de razones que favorecen su uso. Esta realimentación consiste en tomar parte de la señal de salida de vuelta a la entrada, con una señal negativa.

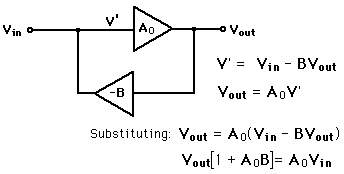

En un amplificador con realimentación negativa, la ganancia viene a ser

La gran ganancia en bucle abierto de un op-amp hace posible construir amplificadores cuya ¡ganancia está determinada por la realimentación B y no por la ganancia del elemento amplificador en sí mismo!

¿Por Que Usar Realimentación Negativa?
Índice

Conceptos de Electrónica

Conceptos de Op-amp

Conceptos de Realimentación

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Razones para la Realimentación Negativa

¿Por qué se realimenta una señal negativa de la salida que cancela parte de la entrada, reduciendo la ganancia?

Porque:

  • Ayuda a superar la distorsión y la no linealidad.
  • Se aplana la respuesta en frecuencia o permite adaptarla a la curva de respuesta de frecuencia deseada.
  • Sus propiedades se hacen predecibles, menos dependiente de la temperatura, de las diferencias en la fabricación u otras propiedades internas de los elementos activos.
  • Las propiedades del circuito depende de la red de realimentación externa y de esta manera se puede controlar fácilmente con elementos de circuitos externos.
  • El diseño del circuito se puede centrar en su función y no en los detalles de selección del punto de funcionamiento, polarización, y otros detalles característicos del diseño de amplificadores a transistores discretos.

Beneficios Prácticos de la Realimentación Negativa
