Variedades de Op-amp

Los amplificadores operacionales son dispositivos electrónicos muy versátiles. Estos son ejemplos de la clase de dispositivos que se puede crear con un simple op-amp.

Menu
Amplificador Inversor
Amplificador No Inversor
Seguidor de Voltaje
Amplificador de Corriente a Voltaje
Amplificador de Voltaje a Corriente
Diodo de Precisión
Integrador
Derivador
Amplificador Sumador
Amplificador Restador
Amplificador Diferecncial
Comparador
Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

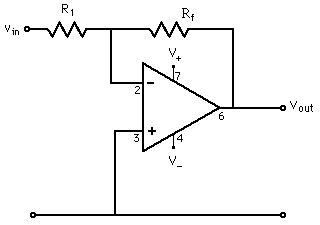

Amplificador Inversor

En un op-amp ideal, la ganancia del amplificador inversor está dada simplemente por

Para resistencias iguales, tiene una ganancia de -1, y se usa en los circuitos digitales como buffer inversor.

Aplicación de las Reglas

Menu
Amplificador Inversor
Amplificador No Inversor
Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

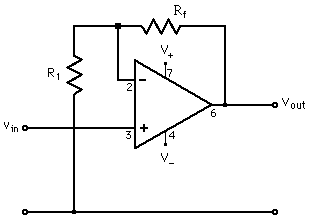

Amplificador No Inversor

En un op-amp ideal, la ganancia del amplificador no inversor está dada por

Aplicación de las Reglas

Menu
Amplificador Inversor
Amplificador No Inversor
Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

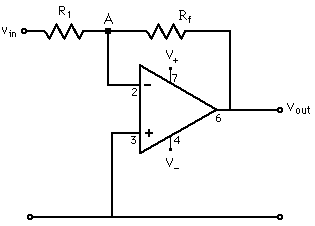

Reglas: Amplificador Inversor

El comportamiento de la mayoría de los op-amps se puede determinar aplicando las "reglas de oro". Para un amplificador Inversor, la regla de corriente intenta que sea cero la corriente en el punto A. Esto requiere:

Esto da la amplificación de voltaje


Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

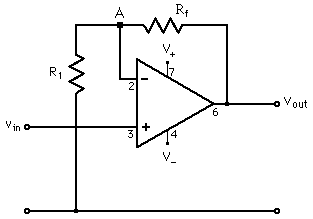

Reglas: Amplificador No Inversor

El comportamiento de la mayoría de los op-amps se puede determinar aplicando las "reglas de oro". Para un amplificador no inversor, la regla de corriente intenta que sea cero la corriente en el punto A y la regla de voltaje hace que el voltaje de A iguale al voltaje de entrada. Esto lleva a

y amplificación
