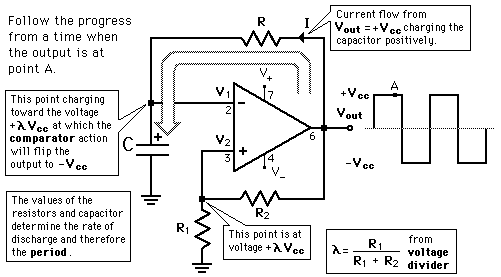

Generador de Onda Cuadrada

Este generador de onda cuadrada es como el circuito de disparo Schmitt en donde el voltaje de referencia para la acción del comparador depende del voltaje de salida. Este circuito se clasifica también como un multivibrador inestable (astable).

Aplicaciones del Comparador

Mostrar Divisor de Voltaje Examinar Proceso Calcular

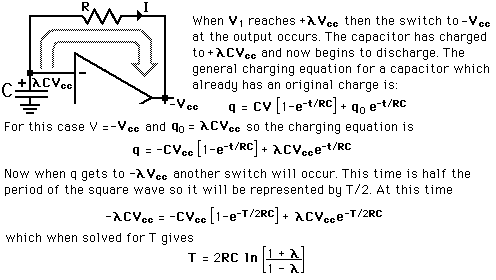

Periodo del Generador de Onda Cuadrada

Periodo de la Onda Cuadrada: Detalles

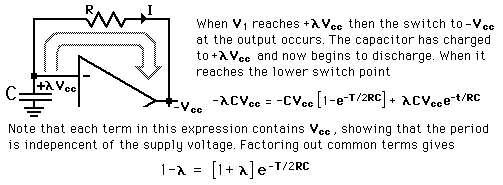

Ahora, tomando el logaritmo natural en ambos lados:

Generador de Onda Cuadrada

Mostrar Estudio del Circuito

Para los parámetros: = = = = el periodo será T = x 10^ s y la frecuencia de la onda cuadrada es f = kHz = MHz

Nótese que incluso aunque el generador de onda cuadrada, cambia su salida de voltaje desde mas a menos , la frecuencia no depende del voltaje de alimentación. Si se alimenta con un voltaje variable, se puede cambiar libremente la amplitud sin cambiar la frecuencia. Para conseguir una frecuencia variable, se debe variar bien C ó R.

Proceso del Generador de Onda Cuadrada
