El Flip-Flop T

El flip-flop T o "toggle" (conmutación) cambia la salida con cada borde de pulso de clock, dando una salida que tiene la mitad de la frecuencia de la señal de entrada en T.

Es de utilidad en la construcción de contadores binarios, divisores de frecuencia, y dispositivos de sumas binarias en general. Se puede hacer a partir de flip-flops J-K, llevando ambas entradas J y K a alta (high).

Construcción de un flip-flop T desde un flip-flop J-K

Flip-Flops
Índice

Conceptos de Electrónica

Circuitos Digitales

Operaciones Secuenciales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

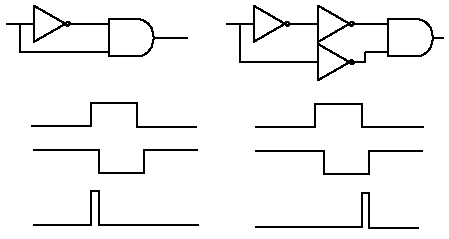

Circuitos Detectores de Borde
