Interruptores a Transistor

Operación de Interrupción del Transistor
Emisor Común NPN
Seguidor Emisor NPN
Índice

Conceptos de Electrónica

Electrónica Digital

Referencia
Horowitz & Hill

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás






Ejemplo de Interruptor a Transistor

El interruptor está abierto.

Cerrar el interruptor

No hay corriente en la base de modo que el transistor está en la condición de corte sin corriente en el colector. Todo el voltaje cae a través del transistor.

Operación del Transistor en Condiciones de Interruptor
Interruptor a Transistor
Índice

Conceptos de Electrónica

Electrónica Digital

Referencia
Horowitz & Hill
p52

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás












Ejemplo de Interruptor a Transistor

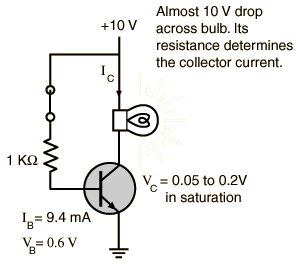

El interruptor está cerrado.

Abrir el interruptor

La resistencia de base se elige suficientemente pequeña, de modo que la corriente de base lleve el transistor a su estado de saturación.

En este ejemplo el interruptor mecánico se usa para producir la corriente de base que cierra el interruptor a transistor para mostrar los fundamentos. En la práctica, cualquier voltaje en la base suficiente para llevar el transistor a la saturación, cerrará el interruptor y se iluminará la lámpara.

Operación del Transistor para Condiciones de Interruptor
Interruptores a Transistor
Índice

Conceptos de Electrónica

Electrónica Digital

Referencia
Horowitz & Hill
p52

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás






Interruptor Emisor Común NPN

El interruptor a transistor se puede usar con corrientes de interrupción de menos de un amperio. En vez de un interruptor mecánico en el circuito de la base, se podría usar un op-amp. Cuando el interruptor está abierto, no fluye corriente por la base, por tanto la corriente del colector está cortada. La resistencia RB debe ser suficientemente pequeña para llevar el transistor a su estado de saturación, de modo que la mayor parte del voltaje Vcc aparece a través de la carga.

En una configuración donde se toma la salida debajo de la resistencia de carga, esta clase de interruptor puede funcionar como un buffer inversor en un circuito digital.

Interruptores a Transistor
Índice

Conceptos de Electrónica

Electrónica Digital

Referencia
Diefenderfer/ Holton
p165

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás







Interruptor Seguidor Emisor NPN

Aunque es mas frecuente usar la configuración de emisor común, el seguidor emisor tambien se puede usar en operaciones de interrupción. La resistencia RB debe ser lo sufientemente pequeña para llevar el transistor a su estado de saturación, de modo que casi todo el voltaje Vcc aparece a través de la carga.

Interruptores a Transistor
Índice

Conceptos de Electrónica

Electrónica Digital

Referencia
Diefenderfer/ Holton
p166
