Regulador Zener

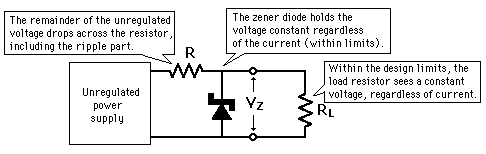

El voltaje inverso constante del diodo zener hace de él, un componente valioso para la regulación del voltaje de salida contra ambas variaciones: la del voltaje de entrada proveniente de una fuente de alimentación no regulada, o las variaciones de la resistencia de carga. La corriente a través del zener, cambiará para mantener el voltaje VZ dentro de los límites del umbral de la acción del zener, y de la máxima potencia que puede disipar.

Ejemplo de DiseñoAmortiguar el Regulador de Voltaje
Índice

Conceptos de Electrónica

Variedades de Diodos

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

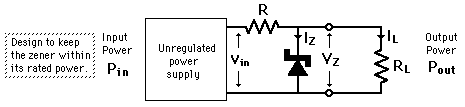

Diseño de Regulador con Zener

Una estrategia para el diseño de un circuito de regulación zener es calcularlo para la máxima potencia disipada en el diodo zener cuando el regulador está en circuito abierto.

Para un voltaje zener = V y una máxima potencia de P = W,
la resistencia debe limitar la corriente a = mA .
Si el voltaje de entrada es = voltios,
entonces, se necesitará una resistencia = para proteger el zener en circuito abierto.
Este diseño, con una resistencia de carga =
dará una corriente de salida = mA
y una potencia de salida de = W
Para hacer esto, se necesitará una potencia de entrada = W.

La lógica de esta estrategia de diseño es para proteger el diodo Zener. La resistencia de diseño limita la corriente para que no se queme el diodo zener si la resistencia de carga se desconecta.

Notas del cálculo: Se pueden sustituir los valores del voltaje Zener, la potencia máxima, el voltaje de entrada, o la resistencia de carga. Se calcularán los otros parámetros. Serán introducidos unos valores por defecto para los parámetros no especificados que se utilizan en el cálculo.

Si se experimenta con los valores de entrada, se descubrirán algunas de las verdades prácticas sobre las fuentes de alimentación reguladas por zener. Si se comienza con una fuente no regulada que está cerca pero no menor que la tensión de Zener, se podrá obtener mayor potencia de salida regulada sin el riesgo de circuito abierto para el diodo Zener. El circuito será también más eficiente en el uso de energía.

Estrategia de Diseño Alternativa
