Diagrama de Rayos en las Lentes

La imagen formada por una lente simple se puede localizar y dibujar con tres rayos principales. Se dan ejemplos para lentes convergentes y divergentes y para casos donde el objeto está localizado dentro y fuera de la distancia focal principal.

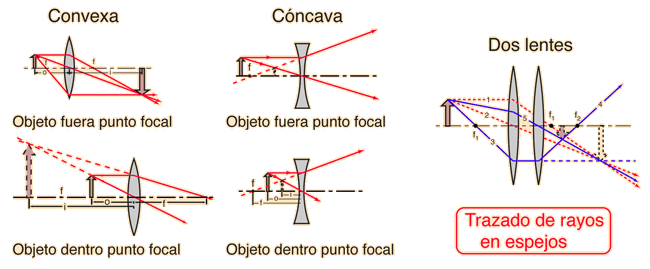

Los "tres rayos principales" que se usan para visualizar la localización y tamaño de la imagen son:

  1. Un rayo desde la parte superior del objeto, paralelo a la línea central que a su vez es perpendicular a la lente. Mas allá de la lente, el rayo pasará a través del punto focal principal. En una lente negativa saldra emanando de esta, desde el punto focal que está situado en el lado mas cercano de la lente.
  2. Un rayo a través del centro de la lente que se dibujará sin desviarse. (En realidad será desviado hacia abajo en el lado cercano de la lente y de nuevo hacia arriba a la salida de la misma, pero esta ligera desviación se desprecia en las lentes delgadas).
  3. Un rayo a través del punto focal principal en el lado cercano de la lente. A la salida de la lente se dirigirá paralelo a la línea central. El tercer rayo no se necesita en realidad, puesto que los dos primeros ya localizan la imagen.
Reversibilidad de los Puntos del Objeto y la Imagen: Puntos Conjugados
Índice

Conceptos sobre Lentes

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás





Diagrama de Rayos para Lentes Convexas

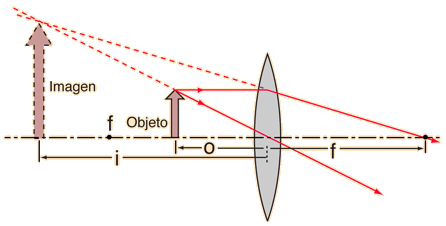

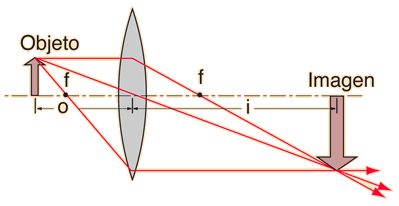

Para un objeto situado fuera del punto focal, se formará una imagen real invertida.

Para un objeto situado dentro del punto focal (entre el punto focal y la lente), se formará una imagen virtual derecha (no invertida).
Diagrama de Rayos en las Lentes
Índice

Conceptos sobre Lentes

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás





Diagrama de Rayos para Lentes Cóncavas

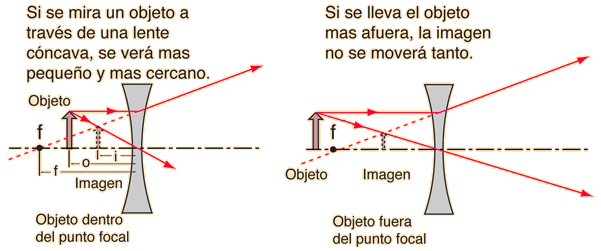

El diagrama de rayos de lentes cóncavas para objetos situados dentro y fuera del punto focal, dará resultados similares: una imagen virtual derecha mas pequeña que el objeto. La imagen se forma siempre dentro de la longitud focal de la lente.

Diagrama de Rayos en las Lentes
Índice

Conceptos sobre Lentes

HyperPhysics*****Luz y VisiónM Olmo R Nave
Atrás

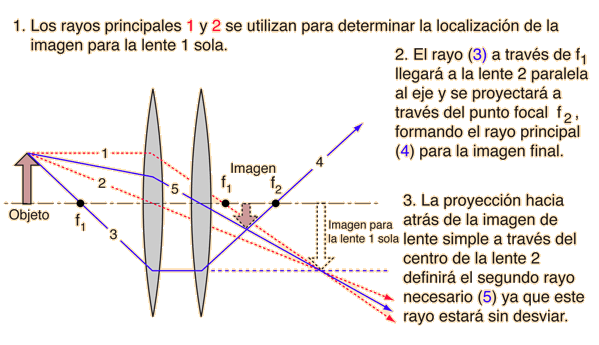

Diagrama de Rayos para Dos Lentes
