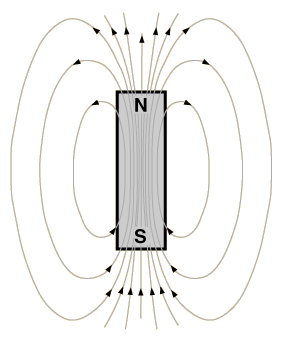

Imán Recto

Las formas de las líneas del campo magnético de un imán de barra son cerradas. Por convención, se toma la dirección del campo saliendo del polo norte y entrando por el polo sur del imán. Con los materiales ferromagnéticos se pueden hacer imanes permanentes.

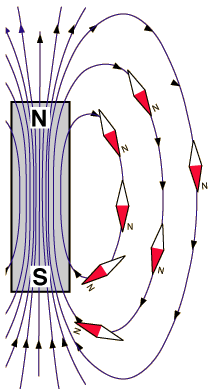

Las líneas de campo magnético de un imán de barra se pueden dibujar con el uso de una brújula. La aguja de una brújula es en sí misma un imán permanente, y el indicador de norte de la brújula es el polo norte magnético. El polo norte de un imán, tiende a alinearse con el campo magnético, de modo que una aguja de brújula suspendida, girará hasta alinearse con el campo magnético. Los polos magnéticos diferentes se atraen, de modo que el indicador norte de la brújula, apuntará al polo sur del imán. En respuesta al campo magnético de la Tierra, la brújula apuntará en dirección al polo norte geográfico de la Tierra, porque de hecho es un polo sur magnético. Las líneas de campo magnético de la Tierra entran en la Tierra, cerca del polo norte geográfico.

Comparación de los Campos Magnéticos y EléctricosComparación con el Campo Magnético de un Solenóide
Índice

Conceptos sobre Campo Magnético

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Fuentes Eléctricas y Magnéticas

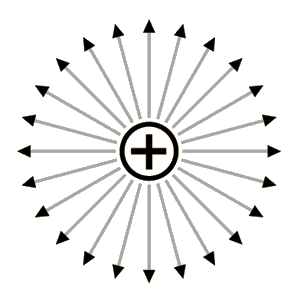

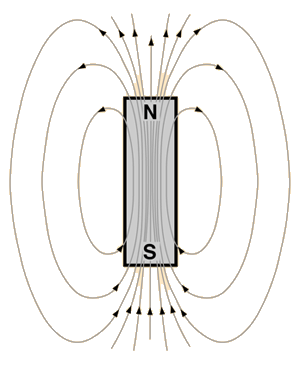

El campo eléctrico de una carga puntual está dirigido radialmente hacia fuera del centro, en el caso de una carga positiva. Campo magnético de un imán de barra.
La fuentes eléctricas son inherentemente "monopolos" o fuentes de carga puntual. Las fuentes magnéticas son inherentemente fuentes dipolares -no se pueden aislar en "monopolos" norte y sur-.
Índice

Fuerza Magnética

Conceptos sobre Campo Magnético

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

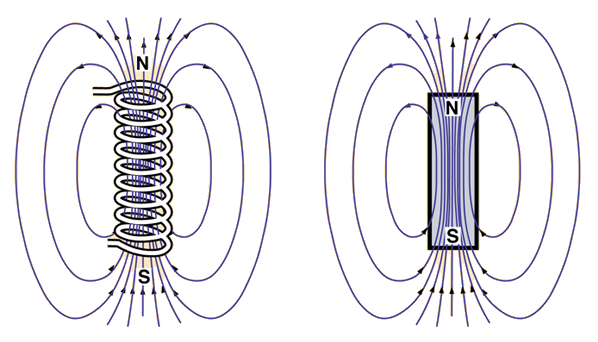

Imán de Barra y Solenóide

El campo magnético producido por la corriente eléctrica en la bobina de un solenóide es similar al de un imán de barra.

Añadir Núcleo de Hierro al Solenóide
Índice

Conceptos sobre Campo Magnético

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Solenóide con Núcleo de Hierro

Un núcleo de hierro tiene el efecto de multiplicar en gran medida el campo magnético de un solenóide, en comparación con un solenóide con núcleo de aire (el de la izquierda).

Propiedades del Solenóide con Núcleo de Hierro
Índice

Conceptos sobre Campo Magnético

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás






Electroimán

Los electroimanes tienen normalmente la forma de solenóides con núcleos de hierro. Las propiedades ferromagnéticas del núcleo de hierro, hace que los dominios magnéticos internos del hierro, se alineen con los campos magnéticos mas pequeños producidos por la corriente en el solenóide. El efecto es la multiplicación del campo magnético por factores de decenas e incluso miles de veces. La fórmula para el campo magnético del solenóide es

y k es la permeabilidad relativa del hierro, que muestra el efecto amplificador del núcleo de hierro.
