Bobinas Helmholtz

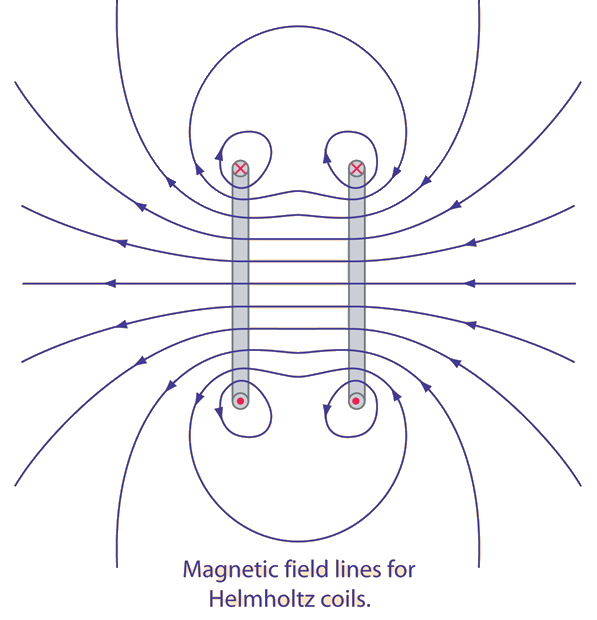

Una técnica de laboratorio útil para conseguir un campo magnético bastante uniforme es usar un par de bobinas circulares sobre un eje común con corrientes iguales fluyendo en el mismo sentido.Para un radio de bobina dada, se puede calcular la separación necesaria para conseguir el mas uniforme campo central. Esta separación es igual al radio de las bobinas. Abajo se ilustra las líneas de campo magnético para esta geometría.

Se puede calcular el campo magnético sobre la línea central de un bucle de corriente a partir de la ley Biot-Savart. El campo magnético de los dos bucles de la disposición de bobinas de Helmholtz, se puede obtener superponiendo los dos campos constituyentes.

Invertir una Bobina para conseguir un Campo Cuadrupolar
Trazado del Campo Magnético
