Hologramas de Reflexión

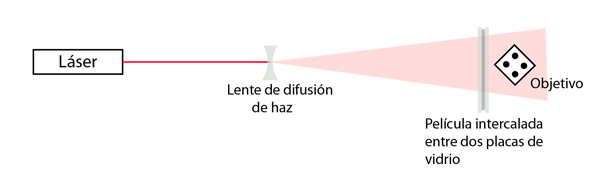

En el holograma de reflexión, la imagen se almacena en una gruesa capa de emulsión y se puede reproducir con luz blanca. El mas simple de tales hologramas es el holograma de reflexión de rayo directo. En este caso, el haz directo a través de la película sirve como haz de referencia.
Procedimiento de Laboratorio
Índice

Conceptos de Holografía

HyperPhysics*****Física Cuántica*****ÓpticaM Olmo R Nave
Atrás





Hologramas de Arcoíris

Los hologramas de arcoíris son hologramas que se pueden ver con la luz blanca. Están hechos por un doble proceso holográfico, en donde primero se utiliza un holograma ordinario sobre el objeto, tal como un holograma de transmisión, y posteriormente, a través de una rendija horizontal se realiza un segundo holograma. La hendidura horizontal limita la perspectiva vertical de la primera imagen, de modo que en el holograma de arcoíris resultante, no hay paralaje vertical. Pero esta disposición de la ranura, también elimina el requisito de la coherencia necesaria para la luz de visualización. Asi pues con luz ambiente ordinaria se saca el máximo provecho a la luminosidad de la imagen obtenida, manteniéndose el carácter tridimensional de la imagen cuando el ojo del espectador se mueve horizontalmente. Si el ojo del espectador se mueve verticalmente, no se ve paralaje vertical, sino que el color de la imagen va variando según el espectro del arcoíris de azul a rojo, de ahí el nombre de "holograma de arcoíris".

Índice

Conceptos de Holografía

HyperPhysics*****Física Cuántica*****ÓpticaM Olmo R Nave
Atrás





Hologramas Denisyuk

Denisyuk contribuyó al desarrollo del holograma usando el proceso fotográfico de Lippmann para realizar los hologramas de reflexión, los cuales podrían verse en color si se disponía de mas de una fuente de luz coherente. En este proceso, el haz se pasó a través de una emulsión fotográfica y de vuelta reflejada por el objeto. Posteriormente para verse con luz reflejada, la emulsión se podía montar luego sobre una bancada reflexiva.

Above are two views of a Denisyuk demonstration hologram. It is composed of a very thick emulsion mounted on a reflective backing. At first glance it will look like a black, shiny piece of film. But with an overhead light, you can find a position where the image will appear, as shown above right. You can see the image with ordinary room light because of the action of the thick emulsion.

Optimum viewing of the holographic image was found with a small flashlight held back as far as practicable from the image. The photo at left was taken under those conditions. The depth of field of the image depends upon the vergence of the light from the source.

This view of the same image was photographed with the flashlight close to the hologram. Although it is brighter, there is severe loss of depth of focus. The marching band figurines are also viewed from a different angle, showing the true 3-dimensional nature of the holographic image.

These two images were taken with the illumination of a small penlight to more nearly approximate a point source of light. The one on the left shows the loss of depth of field when the penlight was held close to the hologram (about 40 cm). Greater depth of field was obtained at right by holding the light about 100 cm from the hologram.

When you moved the light source across the hologram, you got dramatic changes in the perspective of the image, showing the true three dimensional nature of the holographic image.

Hecht describes this kind of hologram as a "volume hologram" because the emulsion thickness is so great that the object beam and reference beam overlap to produce a three-dimensional pattern of standing waves in the emulsion. The holographic information is stored throughout the volume of the emulsion.

References:
Holography Virtual Gallery

Índice

Conceptos de Holografía

HyperPhysics*****Física Cuántica*****ÓpticaM Olmo R Nave
Atrás





Historia del Holograma

Notas históricas:

Gabor fué el descubridor del holograma y por ello recibió el premio Nobel de Física en el año 1971. Por supuesto que esto fué una holografía preláser, e hizo hologramas solamente de transparencias, donde su haz de referencia era la luz no obstruida que venía de las partes claras de la transparencia.

Leith y Upatnieks desarrollaron el método del haz de referencia fuera del eje, que es el mas utilizado actualmente. Ello permitió hacer hologramas de objetos sólidos por luz reflejada.

Denisyuk contribuyó al desarrollo del holograma usando el proceso fotográfico de Lippmann para realizar los hologramas de reflexión, los cuales podrían verse en color si se disponía de mas de una fuente de luz coherente. En este proceso, el haz se pasó a través de una emulsión fotográfica y de vuelta reflejada por el objeto. Posteriormente para verse con luz reflejada, la emulsión se podía montar sobre una bancada reflexiva.

A Benton se le acredita el desarrollo del holograma de arcoíris. Puesto que se puede copiar masivamente y verse con luz blanca incoherente, se constituyó en el tipo mas común de los hologramas. Los hologramas de arcoíris han aparecido en la portada del National Geographic y en millones de tarjetas de créditos como un elemento persuasivo de falsificación.

Los hologramas compuestos se hacen con tiras múltiples, de modo que se obtiene una imagen distinta desde diferentes ángulos. Se pueden ver en la luz blanca.
