Dato Digital sobre un Disco Compacto

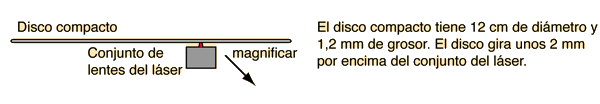

Los datos binarios (0 y 1) se codifican sobre un disco compacto en forma de pits, en el sustrato de plástico que luego se recubre con una película de aluminio, para hacerlo reflectante.

Los datos se detectan mediante un rayo láser que rastrea las líneas circulares concéntricas de los pits. Los pits tienen un largo de 0,8 a 3 micrómetros de largo y las filas están separadas por 1,6 micrómetros.

Detalles de la Unidad de Disco Compacto

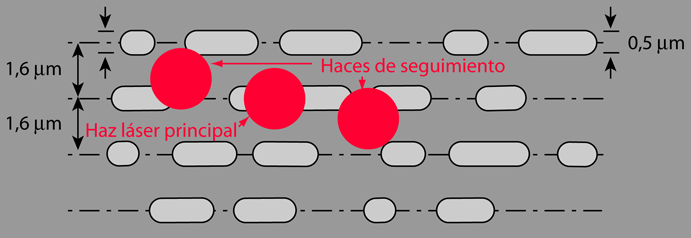

En un reproductor de disco compacto, un haz láser debe realizar un seguimiento en espiral de la fila de pits, que tiene 0,5 micrómetros de ancho con un espaciamiento entre filas de 1,6 micrómetros. El seguimiento está soportado por una disposición de tres haces de láseres. Además de mantenerse en la pista, que es mucho más estrecha que la separación de 100 micrómetros del surco de un disco de vinilo, la velocidad de rotación se debe ajustar a medida que el haz va desde las pistas interiores hacia las exteriores. Se debe mantener una velocidad lineal de 1,25 m/s, aumentando la velocidad de rotación de 3,5 a 8 revoluciones por segundo, a medida que el haz viaja desde el exterior hacia el interior del centro del disco.

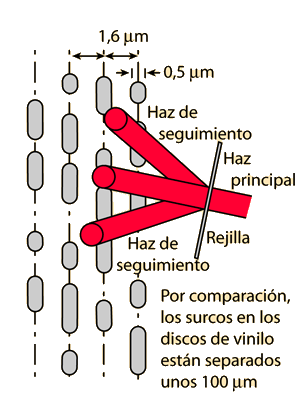

Seguimiento Láser en el CD

El rayo láser en el reproductor de disco compacto, debe seguir de forma precisa, las filas de pits que codifican los datos binarios del disco. En el sistema de "tres haces", se usa una rejilla para producir la máxima difracción de primer orden, en cada lado del rayo principal. Esos haces difractados solapan la pista, y si el haz principal está centrado en la pista, la luz reflejada de los dos rayos laterales deben ser iguales en promedio. Si son desiguales, entonces se puede utilizar su diferencia para generar un voltaje de error para corregir el seguimiento. La ilustración de las posiciones de haces laterales no está a escala; sino que se desvían del rayo principal unos 20 micrómetros.

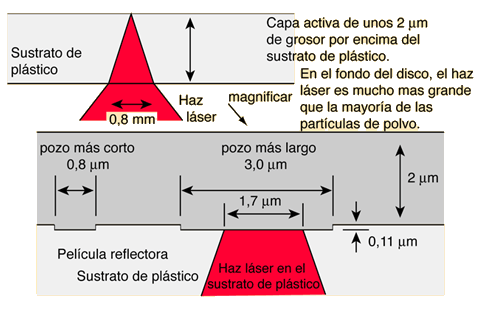

Vistas Amplificadas del Disco Compacto

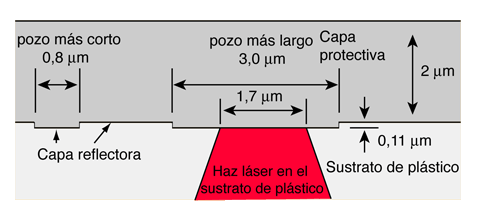

Los datos del disco compacto están almacenados en forma de pits en el sustrato de plástico del disco.

Se aplica una capa de aluminio reflectante al rayo láser. Sobre la parte superior se aplica luego una película protectora. El sistema láser lee los datos desde abajo.

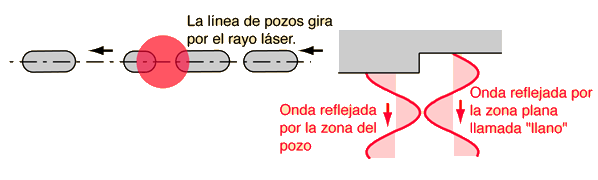

Detección de Pits del CD

El rayo láser de seguimiento, ve los pits como áreas elevadas, que están sobre un cuarto de longitud de onda mas alta para la luz láser.

La luz reflejada desde el pit está por tanto 180º fuera de fase respecto de la reflexión desde un área plano, de modo que la intensidad de la luz reflejada, cae cuando el rayo está entre un pit y un land (área plana) o viceversa. El umbral del fotodiodo detector se puede ajustar para que conmute sobre este cambio de nivel de luz.
