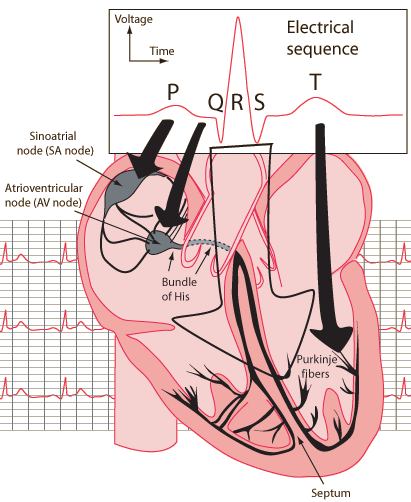

Secuencia Eléctrica del Corazón

La secuencia eléctrica sincronizada del corazón, es iniciada por el nodo SA, el marcapasos natural del corazón. La activación del nodo o nódulo SA envía un impulso eléctrico a través de sus neuronas a la aurícula derecha, la aurícula izquierda, y al nodo AV de manera simultánea. Como la aurícula derecha está más cerca del nodo SA, se despolariza primero, lo que resulta en una acción de bombeo por la aurícula derecha antes que por la aurícula izquierda. En el nódulo AV, el impulso se demora para permitir que los ventrículos se llenen de sangre. Después de la demora, el nódulo AV envía el impulso al haz de His y las fibras de Purkinje. Esto provoca la contracción de los ventrículos que envia la sangre a los pulmones o hacia el cuerpo.

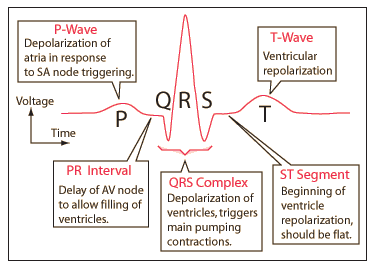

Electrocardiogramas

El electrocardiograma o ECG es una herramienta de diagnóstico importante para la evaluación de la salud del corazón. Es una medida tomada en la superficie de la piel, que refleja los fenómenos eléctricos en el corazón, cuando el nodo SA desencadena la secuencia eléctrica que controla la acción del corazón.

Electrocardiogramas vectores

El electrocardiograma o ECG es una importante herramienta para la evaluación de la salud del corazón. Detecta el campo eléctrico producido por la polarización eléctrica del músculo cardíaco a medida que avanza a través de su secuencia de bombeo. El voltaje entre cada par de electrodos mide la magnitud escalar de ese campo eléctrico, pero el campo eléctrico en sí es una cantidad vectorial. Con un conjunto de al menos tres electrodos, se pueden medir dos componentes y obtener un valor para la magnitud y la dirección del campo en la superficie.

Se han usado clínicamente muchas combinaciones diferentes de electrodos, hasta doce cables. A partir de estas combinaciones, puede determinarse el vector de campo eléctrico que representa la actividad eléctrica del corazón en función del tiempo.

Con un conjunto de electrodos colocado adecuadamente, se puede obtener una representación del campo eléctrico de la actividad eléctrica del músculo cardíaco en función del tiempo
