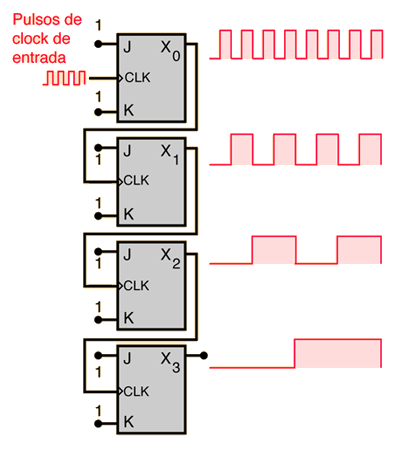

Contador Binario Un contador binario se puede construir con flip-flops J-K tomando la salida de una celda como la entrada de clock del siguiente. Las entradas J y K de cada flip-flop se conectan a 1 (alta), para producir una conmutación con cada ciclo del clock de entrada. Por cada dos conmutaciones de la primera celda, se produce una conmutación en la segunda celda, y así sucesivamente hasta la cuarta celda. Esto produce un número binario igual al número de ciclos de la señal de clock en la entrada. Este dispositivo se denomina a veces contador de "propagación". El mismo dispositivo es útil como divisor de frecuencia. Contador de Decena Flip-Flops

Índice Conceptos de Electrónica Circuitos Digitales Transferencia de Datos Aplicaciones del Flip-Flop J-K Referencia Tocci Digital Systems, Sec 5-19

HyperPhysics*****Electricidad y Magnetismo M Olmo R Nave

Atrás

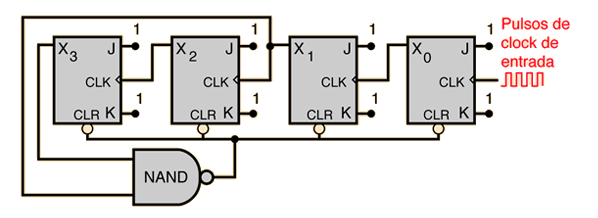

Contador BCD ó de Decena Se puede construir un contador BCD o contador de decena, directamente de un contador binario, terminando el conteo de la "propagación", cuando la cuenta alcance el decimal 9 (binario 1001). Como la siguiente conmutación pondrá alta (1) la salida de X1 (cuenta 1010), y todavía se mantiene alta la salida del bit mas significativo (X3), una puerta NAND con sus entradas conectadas a estas dos salidas, producirá una señal baja (0) de entrada de reset asíncrona que "limpiará" todos los flip-flops, para reiniciar de nuevo la cuenta.

Índice Conceptos de Electrónica Circuitos Digitales Transferencia de Datos Aplicaciones del Flip-Flop J-K Referencia Tocci Digital Systems, Sec 7-2

HyperPhysics*****Electricidad y Magnetismo M Olmo R Nave

Atrás

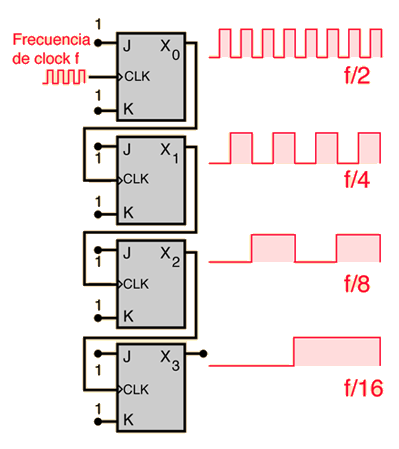

Divisor de Frecuencia Un divisor de frecuencia se puede construir con flip-flops J-K tomando la salida de una celda como la entrada de clock del siguiente. Las entradas J y K de cada flip-flop se conectan a 1 (alta), para producir una conmutación con cada ciclo del clock de entrada. Por cada dos conmutaciones de la primera celda, se produce una conmutación en la segunda celda, de modo que su salida está a la mitad de frecuencia que la primera. La salida de la cuarta celda va a 1/16 parte de la frecuencia del clock de entrada. El mismo dispositivo es útil como contador binario. Flip-Flops

Índice Conceptos de Electrónica Circuitos Digitales Transferencia de Datos Aplicaciones del Flip-Flop J-K Referencia Tocci Digital Systems, Sec 5-19

HyperPhysics*****Electricidad y Magnetismo M Olmo R Nave

Atrás

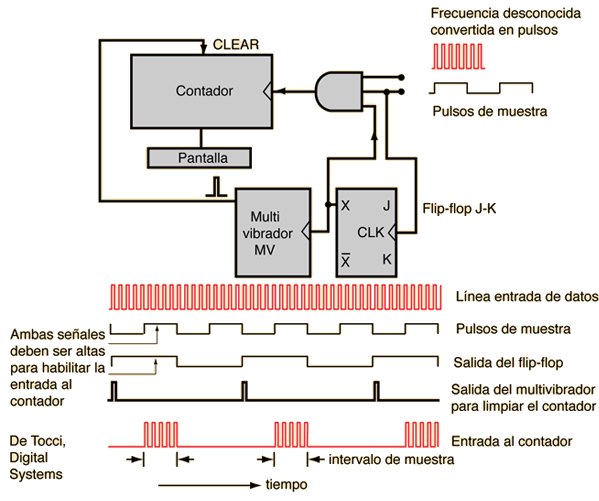

Contador de Frecuencia Un contador de frecuencia se puede hacer de un contador binario y una unidad decodificadora/pantalla. En el esquema de abajo se utiliza una puerta AND como dispositivo de entrada. La frecuencia desconocida se aplica a una de las entradas de la puerta AND, y a otra de las entradas se aplica un pulso muestra de intervalo de tiempo preciso. Cuando el pulso de muestra es alto, la señal de entrada se transfiere al contador (asumiendo que la tercera entra es alta). El número de cuentas dividido por el intervalo de tiempo de la muestra, da la frecuencia. En el diseño mostrado, hay otro elemento práctico: después de realizar la cuenta, debe haber tiempo para ver el resultado en la pantalla, por lo que de un flip-flop J-K, se toma una tercera entrada a la puerta AND. La entrada alcanza el contador sólo cuando tanto el pulso de muestra, como la salida del flip-flop J-K, son altas (los recuentos se realizan en alternativos pulsos de muestras). Esto proporciona un intervalo de tiempo para mostrar la frecuencia. En cada borde de subida de la salida del flip-flop J-K, se dispara un multivibrador monoestable que envia un pulso de limpieza al contador. Flip-Flops
