El Flip-Flop D

El "flip-flop" tipo D, sigue a la entrada, haciendo transiciones que coinciden con las de la entrada. El término "D", significa dato; este "flip-flop" almacena el valor que está en la línea de datos. Se puede considerar como una celda básica de memoria. Un "flip-flop" D, se puede hacer con un "flip-flop" "set/reset", uniendo la salida set (estado alto) con la salida reset (estado bajo), a través de un inversor. El resultado se puede sincronizar.

Construcción por Medio de un Latch NAND
Flip-Flops
Índice

Conceptos de Electrónica

Circuitos Digitales

Operaciones Secuenciales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

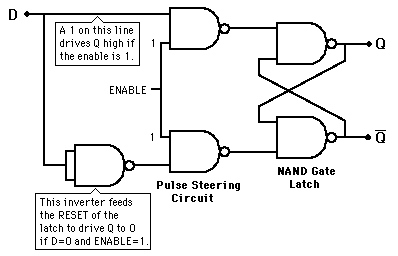

Flip-Flop D a partir de un Latch NAND

La salida Q seguirá a la entrada D tanto tiempo como este habilitado el "flip-flop".

Versión SincronizadaLatch NANDPuerta NAND
Flip-Flops
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

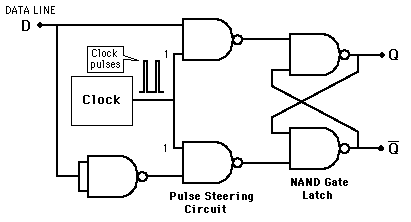

Flip-Flop D Sincronizado

Un flip-flop D construido con un latch NAND.

Ejemplo de Salida
Flip-Flops
Índice

Conceptos de Electrónica

Circuitos Digitales

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

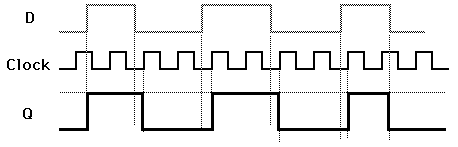

Salida Ejemplo: Flip-Flop D Sincronizado

El flip-flop D intenta seguir a la entrada D, pero no puede hacer la transición requerida a menos que esté habilitado por el "clock" (pulso de sincronismo). Nótese que si el clock es low (está bajo) cuando ocurre una transición en D, la transición correspondiente en Q, ocurre a la siguiente transición alta del clock.

Flip-Flops
Índice

Conceptos de Electrónica

Circuitos Digitales

Transferencia de Datos

Aplicaciones del Flip-Flop J-K

Referencia
Tocci
Digital Systems, Sec 5-7
