Beneficios Prácticos: Realimentación Negativa

La mayoría de los circuitos amplificadores prácticos usan la realimentación negativa por los siguientes beneficios prácticos:

Estabilización de la Ganancia de Voltaje

Uno de los beneficios de la realimentación negativa es la estabilización de la ganancia de voltaje del amplificador contra los cambios en los componentes (con la temperatura, la frecuencia, etc.). Si se representa la ganancia sin realimentación (ganancia en bucle abierto) por A₀, entonces la ganancia del sistema con realimentación negativa es

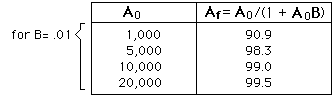

donde B es la fracción de la salida que se realimenta como voltaje negativo en la entrada. La extensión de esta influencia estabilizadora se puede ilustrar como sigue:

Esta estabilización aumenta el ancho de banda efectivo.

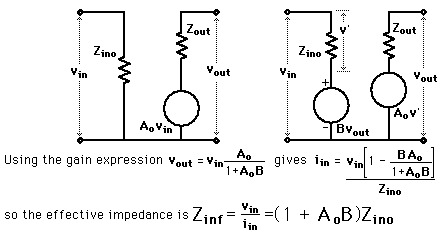

Aumento de la Impedancia de Entrada

La impedancia de entrada Zin0

, sin realimentación negativa es

Pero con realimentación negativa, la corriente se reduce a

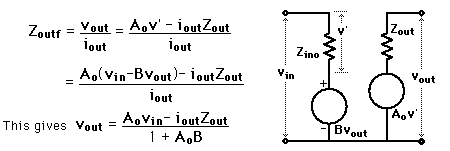

Disminución de la Impedancia de Salida

Igual que en el estudio de la impedancia de entrada, el efecto de la realimentación negativa sobre la impedancia de salida se puede obtener con el análisis del circuito equivalente.
