Disminución de la Distorsión con la Realimentación

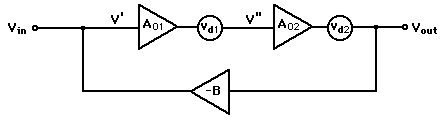

El uso de la realimentación negativa puede discriminar las fuentes de ruido o distorsión dentro de un amplificador. Considérese un amplificador de dos etapas (de Simpson) con fuentes de distorsión vd1 y vd2 dentro del bucle de realimentación.

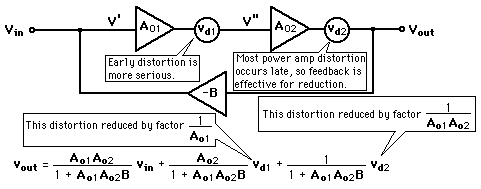

En este amplificador, la reducción de la distorsión toma la forma de abajo, mostrando que la distorsión dentro del bucle de realimentación está discriminada, con mas reducción de distorsión conforme mas se acerca a la salida.
| ¿Por qué usar Realimentación Negativa? |
Conceptos de Electrónica
Conceptos de Realimentación
Referencia
Simpson
Sec 7.2
