Seguidor de Voltaje

El seguidor de voltaje con un op amp ideal, da simplemente

Pero este resultado tiene una aplicación muy útil, porque la impedancia de entrada del op amp es muy alta, proporcionando un efecto de aislamiento de la salida respecto de la señal de entrada, anulando los efectos de "carga". Esto lo convierte en un circuito útil de primera etapa.

El seguidor de tensión se utiliza a menudo en los circuitos lógicos, para la construcción de buffers.

Menu
Seguidor de Volaje
Amplificador de Corriente a Voltaje
Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Amplificador de Corriente a Voltaje

Este es un circuito para convertir señales de corriente pequeña (>0,01 microamperios) a un voltaje proporcional, el cual se mide con mayor facilidad.

Por la regla de corriente:

de modo que el voltaje de salida está dado por la expresión de arriba.

Aplicación al Fotodetector

Menu
Seguidor de Voltaje
Amplificador de Corriente a Voltaje
Amplificador de Voltaje a Corriente
Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás
















Amplificador de Voltaje a Corriente

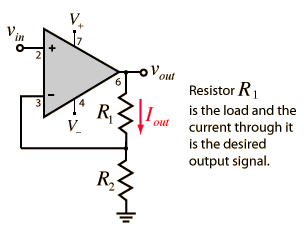

La salida de corriente a través de la resistencia de carga es proporcional al voltaje de entrada

Aplicación de las Reglas
Aplicación al Modulador LED

Menu
Amplificador de Corriente a Voltaje
Amplificador de Voltaje a Corriente
Índice

Conceptos de Electrónica

Conceptos de Op-amp

Referencia
Floyd, Electronic Devices
Cap. 14

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás












Reglas: Amplificador de Corriente a Voltaje

El comportamiento de la mayoría de las configuraciones de op-amps se puede determinar aplicando las "reglas de oro". Para el amplificador de corriente a voltaje la regla de voltaje intenta que el voltaje en la patilla 3 se iguale al voltaje de entrada, de modo que

pero para llevar el voltaje de salida a tierra, se requiere
