Fotodiodo, Detector de Luz

Este detector de luz es un conversor de corriente a voltaje. El op-amp de entrada FET, preserva de cargar al fotodiodo, y el voltaje a la salida es proporcional a la corriente en el fotodiodo. De modo que siempre que la respuesta del fotodiodo a la luz sea lineal, el voltaje de salida es proporcional a la luz que incide sobre el fotodiodo.

Índice

Conceptos de Optoelectrónica

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás










Fotodiodos

Un fotodiodo consiste en una unión p-n activa, que trabaja con polarización invertida. Cuando la luz cae sobre la unión, fluye una corriente inversa que es proporcional a la iluminancia. La respuesta lineal a la luz, la hace un elemento útil en los fotodetectores de algunas aplicaciones. Tambien se usa como elemento activo en interruptores activados por la luz.

Información sobre el ComponenteCaracterísticas del Dispositivo
Índice

Conceptos de Electrónica

Conceptos de Optoelectrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

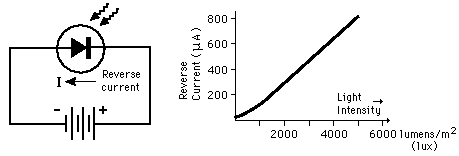

Fotodiodo

El mecanismo del fotodiodo es como el de la célula solar (en miniatura). Su tiempo de respuesta es rápido, del orden de nanosegundos. Como detectores de luz, se polarizan al revés -la corriente invertida es linealmente proporcional a la iluminancia que incide sobre el diodo-. No son tan sensibles como los fototransistores, pero su linealidad lo pueden hacer útiles en los simples medidores de luz.
Estudio del FotodiodoCurvas Características
Índice

Conceptos de Electrónica

Conceptos de Optoelectrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

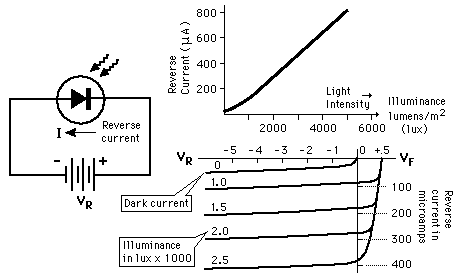

Características del Fotodiodo

Estudio del FotodiodoCurvas Características Mas Detalladas
Índice

Conceptos de Electrónica

Conceptos de Optoelectrónica

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

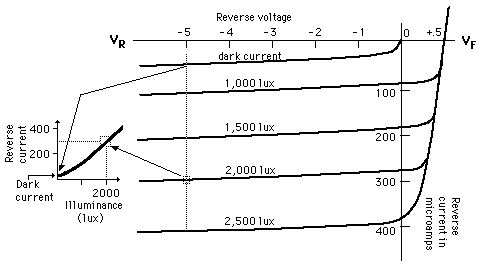

Características del Fotodiodo

La corriente inversa a través del fotodiodo varia linealmente con la iluminancia una vez que se está significativamente por encima de la región de corriente oscura.

Estudio del Fotodiodo
