Resistencias de Carbón

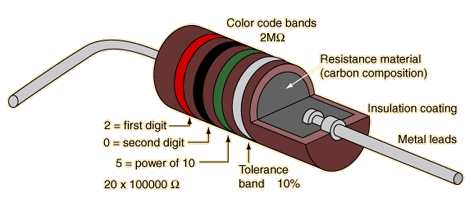

Hay muchos tipos de resistencias de ambos tipos fijas y variables. El tipo mas comunmente usado en electrónica es la resistencia de carbón. Se fabrican en diferentes tamaños físicos con límites de disipación de potencia, normalmente desde 1 vatio hacia abajo hata 1/8 vatio. Los valores de resistencias y tolerancias se pueden determinar con el código de colores estándar de resistencias.

Código de Color de Resistencias
Valor de resistencia,
primeras tres bandas.
1ª banda - 1º dígito
2ª banda - 2º dígito
3ª banda - número
de ceros.
0
Negro
1
Marrón
2
Rojo
3
Naranja
4
Amarillo
5
Verde
6
Azul
7
Violeta
8
Gris
9
Blanco
4ª banda,
tolerancia
5%
Oro
10%
Plata
20%
Sin banda

En las resistencias de precisión se usan un código de color que puede tener cinco bandas de colores. En este caso las tres primeras bandas indican los tres primeros dígitos y la cuarta banda indica el número de ceros. En el código de cinco bandas, la quinta banda es oro para la tolerancia del 1% y plata para el 2%.

Existe otro esquema de resistencias que tienen los valores estampados en ellos. Como es fácil pasar por alto un punto decimal, este código utiliza una R en vez de un punto decimal. Para valores por encima de 100 W se usan cuatro números. La tolerancia se indica por una letra.

1%
F
2%
G
5%
J
10%
K
20%
M

Ejemplos:

8R2K = 8,2 W +/- 10%
2202F = 22000 W +/- 1%
Estudio de Resistencias
Índice

Conceptos de Electrónica

Referencia
Floyd, Electric Circuits Fundamentals
Ch 2

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás









Código de Color de Resistencias

Las resistencia de carbón comunes están marcadas con un código de color estándar, de donde se puede determinar su valor y tolerancia. Este se acompaña en la tabla siguiente junto con la ruda y políticamente incorrecta frase de nemónicos, que se ha usado por generaciones. (Se dejan sin traducir los nombres de colores y la frase, para que se mantenga la consistencia de nemónicos)

Código de Color de Resistencias
Valor de resistencia,
primeras tres bandas.
1ª banda - 1º dígito
2ª banda - 2º dígito
3ª banda - número
de ceros.
0
Black
Bad
1
Brown
boys
2
Red
rape
3
Orange
our
4
Yellow
young
5
Green
girls
6
Blue
but
7
Violet
Violet
8
Gray
gives
9
White
willingly.
4ª banda,
tolerancia
5%
Oro
10%
Plata
20%
Sin banda
