Resistencia

La resistencia eléctrica de un componente o aparato del circuito se define como la proporción entre el voltaje aplicado y la intensidad de corriente eléctrica que fluye a su través: Si la resistencia es constante sobre un considerable rango de voltajes, entonces se puede usar la ley de Ohm, I = V/R, para predecir el comportamiento del material. Aunque la definición de arriba se aplica para voltajes e intensidades de corriente continua (DC), se mantiene la misma definición para aplicaciones AC sobre resistores.

Ya sea que un material obedezca o no la ley de Ohm, su resistencia se puede describir en términos de la resistividad de la materia constituyente. La resistividad y por tanto la resistencia es dependiente de la temperatura. Sobre rangos medibles de temperatura, esta dependencia, se puede predecir a partir del coeficiente de resistividad de temperatura.

Resistividad y Conductividad

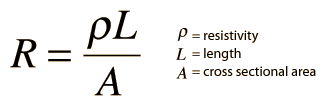

La resistencia eléctrica de un cable, se espera que sea mayor para un cable mas largo, menor para un cable de mayor sección transversal, y tambien se espera que dependa del material del cual está fabricado. Experimentalmente la dependencia de estas propiedades es directamente proporcional para un amplio rango de condiciones y la resistencia de una cable se puede expresar por:

El factor en la resistencia que tiene en cuenta la naturaleza del material es la resistividad. Aunque es dependiente de la temperatura, se puede usar a una determinada temperatura, para calcular la resistencia de un cable de una determinada geometría.

La inversa de la resistividad se llama conductividad. Hay contextos donde el uso de la conductividad es mas conveniente.

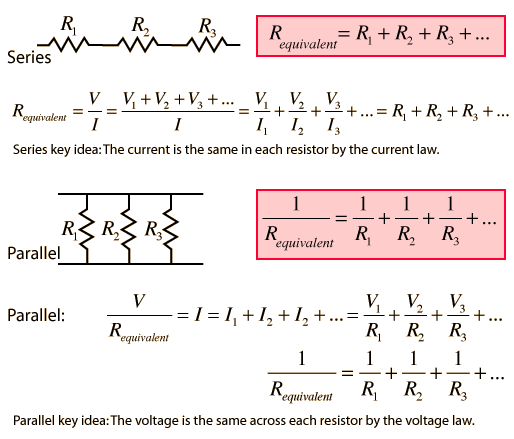

Combinación de Resistores

Las reglas de combinación para cualquier número de resistores en serie o paralelo, se puede derivar del uso de la ley de Ohm, la ley de voltaje, y la ley de corriente.

Cálculo de la Resistividad

La resistencia eléctrica de un cable, se espera que sea mayor para un cable mas largo, menor para un cable de mayor sección transversal, y también se espera que dependa del material del cual está fabricado (resistividad). Experimentalmente la dependencia de estas propiedades es directamente proporcional para un amplio rango de condiciones y la resistencia de una cable se puede expresar por

Entrar datos y luego hacer clic sobre la cantidad que desee calcular en la fórmula activa de arriba. Los parámetros sin especificar, se rellenarán con los valores típicos de 10 metros de cable de cobre #12. Una vez introducidos los cambios, los valores no se verán forzados a aparecer hasta que haga clic sobre la cantidad que desee calcular.

El factor en la resistencia que tiene en cuenta la naturaleza del material es la resistividad. Aunque es dependiente de la temperatura, se puede usar a una determinada temperatura, para calcular la resistencia de un cable de una determinada geometría.
