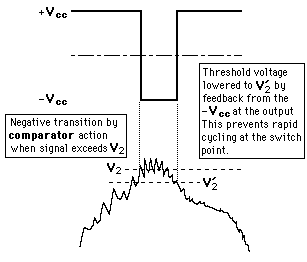

El disparador Schmitt es una aplicación del comparador que conmuta la salida negativa cuando la entrada pasa por encima de una tensión de referencia positiva. Luego, utiliza una realimentación negativa para evitar cambiar de nuevo al otro estado hasta que la entrada pasa a través de una tensión umbral inferior, estabilizando así la conmutación en contra de la activación rápida por el ruido a medida que pasa por el punto de disparo.

La acción del Disparador Schmitt usa un comparador para producir una conmutación estable por cruce de nivel, en contraste con la acción de un comparador de referencia directo.

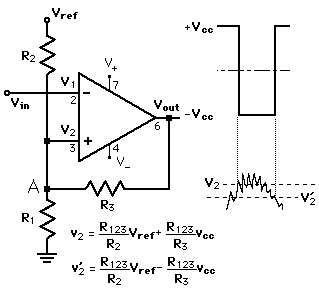

La acción del disparador Schmitt consiste en un proceso de comparador con doble umbral. La ecuación de corriente en A da:

donde

Esta dependencia sobre el voltaje de salida da el umbral dual. Los dos estados de salida, da los umbrales mostrados a la derecha.
