Comparador

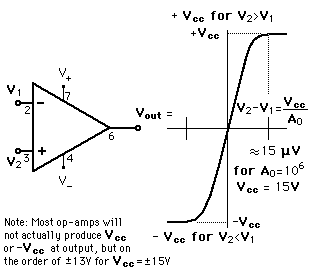

La extremadamente grande ganancia en bucle abierto de un op-amp, lo convierte en un dispositivo extremadamente sensible para comparar su entrada con cero. Para objetivos prácticos, si

la salida es llevada al voltaje de alimentación positivo y si

se lleva al voltaje de alimentación negativo. El tiempo de conmutación de - a + está limitado por el slew rate del op-amp.

Aplicaciones
Menu
Amplificador Sumador
Amplificador Restador
Comparador
Índice

Conceptos de Electrónica

Conceptos de Op-amp

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás







Aplicaciones del Comparador

El comparador básico pivotará su salida entre para la mas ligera diferencia entre sus entradas. Pero hay muchas variedades donde la salida se diseña para conmutar entre otros dos valores de voltajes. Tambien la entrada se puede adaptar para hacer una comparación con un voltaje de entrada distinto de cero.
Conmutación de salida controlada por Zener
Comparación con un voltaje estándar
Disparador Schmitt
Generador de onda cuadrada
(multivibrador astable)
Convertidor Analógico a Digital
Interruptor de fallo a tierra
Amplificador RestadorDiferencia Amplificada
