Transistor Uniunión

La curva característica del transistor uniunión (UJT), muestra una región de resistencia negativa. Un uso común del dispositivo se da al hacer un oscilador de relajación.

Se construye un transistor uniunión tipo n (símbolo de la izquierda), implantando una pequeña sonda emisora de material tipo p en una barra de silicio tipo n. La sonda emisora está desplazada del centro de la barra, y también hay dos bases según se muestran abajo.

Índice

Conceptos de Electrónica

Variedades de Transistores

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás

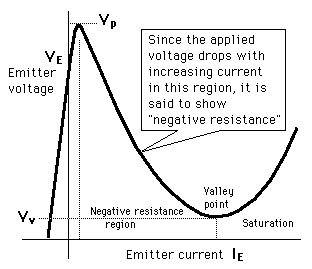

Curva Característica del UJT

La región de resistencia negativa en la curva característica del transistor uniunión, lo hace útil en la construcción de los osciladores de relajación.
