Concepto de Oscilador de Relajación

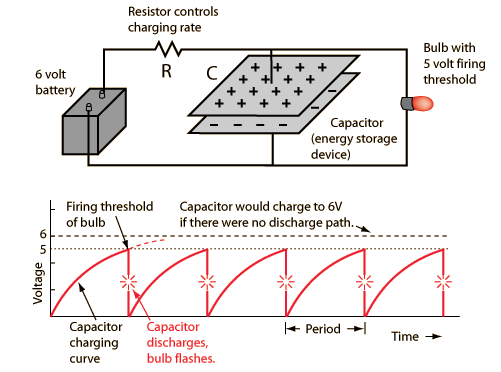

El concepto de un oscilador de relajación se ilustra con este circuito de intermitencia, en donde una batería carga repetidamente un condensador hasta el umbral de disparo de una bombilla, de modo que la bombilla parpadea a un ritmo constante

Cuando la carga del condensador, llega al umbral de disparo de la bombilla, esta comienza a conducir y el condensador descargando su energía en la bombilla, la enciende emitiendo un destello. Al final de la rápida descarga del condensador, la bombilla está apagada completamente y se repite el inicio de una nueva fase de carga del condensador.

Un oscilador de relajación es un circuito de repetición (como el circuito de intermitencia que se ilustra arriba), que logra su comportamiento repetitivo, por la carga de un condensador hasta un cierto umbral de evento. El evento descarga el condensador, y su tiempo de recarga determina el tiempo de repetición de los eventos. En el simple circuito de imtermitencia, una batería carga el condensador a través de una resistencia, de modo que los valores de la resistencia y el condensador (constante de tiempo) determinan la velocidad del parpadeo. Esta velocidad de parpadeo se puede aumentar disminuyendo el valor de la resistencia.

Una de las razones de la importancia del concepto de oscilador de relajación, es que algunos sistemas neuronales actuan como osciladores de relajación. Por ejemplo, el haz de fibras nerviosas llamado nodo SA (nódulo sino auricular) en la parte superior derecha del corazón, actua como un marcapaso natural del corazón, disparándolo a un ritmo regular. El ritmo de esta oscilador es variable, y puede aumentar como respuesta a un ejercicio o alarma. Si bien esta es una simple imagen interesante del patrón eléctrico repetitivo del corazón, los fisiólogos advierten que esto es una burda simplificación de la acción eléctrica del corazón. El sistema eléctrico del corazón tiene varios componentes activos. Las células musculares del corazón son eléctricamente activas y excitables de una manera diferente a las células musculares de otras partes del cuerpo.

Otras células nerviosas se recargan como un condensador, pero luego esperan algún tipo de estímulo para dispararse. En respuesta a algún tipo de trauma, puede ser que el umbral de disparo se reduzca lo suficiente como para "autoexcitarse", y actuar como un oscilador de relajación. Esta es una intrigante posibilidad para explicar el zumbido en los oídos después de un concierto muy ruidoso.
