Circuitos de Filtro

Con la combinación de condensadores, inductancias, y resistencias, se pueden realizar una variedad de circuitos de filtros.

Índice

Conceptos sobre Capacidad

Conceptos sobre Inductancia

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Constante de Tiempo en Transitorios

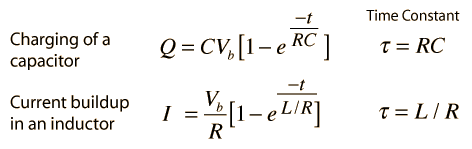

El fenómeno eléctrico transitorio en los condensadores e inductancias son procesos exponenciales. El coeficiente del tiempo en el exponente es un parámetro de relación y está típicamente expresado en términos de constante de tiempo.

Tomando las unidades de tiempo, la constante de tiempo representa el tiempo para el cual el término exponencial cae hasta 1/e o 36,79% de su valor original. En cada subsiguiente lapso de constante de tiempo, el término exponencial disminuirá en la misma fracción. La constante de tiempo es un parámetro estándar que se usa para describir las características de los circuitos de filtro. Una aplicación estándar de filtro paso bajo está en la eliminación de ruidos de alta frecuencia en señales como los electrocardiogramas. Si la constante de tiempo es demasiado corta, no habrá suficiente filtrado pero si es demasiado larga, comenzará a distorsionar la forma de la señal del ECG que se intenta preservar.

Muestra gráfica del comportamiento transitorio de:CondensadorInductancia
