Tono de Borde

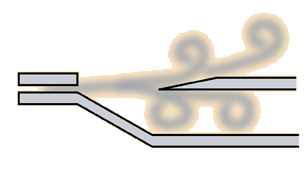

Cuando el aire se dirige hacia un borde, no se divide sin problemas, sino que tiende a moverse hacia un lado, y formar un remolino o vórtice. Si el flujo a través de una rendija, se predispone para formar un vórtice, el flujo ondulante resultante puede estar dirigido por debajo del borde. Como se puede ver abajo, el comportamiento de un borde que está asociado con un tubo, es muy diferente del de un borde libre.

La presión creada por esta interacción con el borde realimenta la zona de la rendija, tendiendo a empujar la corriente hacia arriba. Lo inverso ocurre cuando la corriente se mueve hacia el lado superior del borde y luego se repite el proceso. Como resultado, el volteo periódico de la corriente de aire de lado a lado, puede producir un sonido llamado tono de borde. Los instrumentos de tono de borde más eficientes puede ser creados, mediante el acoplamiento de una rendija, un borde, y una columna de aire. Cuando se construye tal instrumento, la frecuencia está determinada principalmente por las frecuencias resonantes de la columna de aire, que controlará la velocidad de la oscilación del aire a través del borde. El efecto de tono de borde en tales instrumentos, sirve para ayudar a iniciar y mantener el tono, y tambien puede ayudar a hacer la transición de la columna de aire hacia un armónico superior.

La diferencia entre el "tono de borde" que se ve en el sonido de una flauta, tubos de órganos, etc, y los tonos producidos al dirigir el aire sobre un borde que no está acoplado a una columna de aire, ha sido objeto de considerable debate e investigación. Comentarios de Benade: "Hasta hace poco ha habido una tendencia... a confundir los sonidos producidos por el soplado de un chorro estrecho de aire contra un borde afilado, cuando el borde forma parte de una flauta o un tubo de órgano (comportamiento de lengüeta o caña de aire), con los que se producen cuando el sistema se ejecuta de forma aislada (comportamiento tono de borde). En este último caso se lleva a cabo un tipo de remolino de chorro de aire repetitivo llamado vórtice, en lados alternos, y si se utiliza un borde afilado para separar los dos conjuntos de vórtices, se produce un sonido. El fenómeno de vórtice sólo tienen una influencia secundaria en la producción de sonido de tipo flauta, además, a presiones de soplado ordinarias musicales, las frecuencias de tono de borde son tan elevadas, que son casi inaudibles."

Parte de la literatura que se ocupa de las diferencias entre los tonos de bordes libres y el comportamiento de los bordes en la flauta y tubo de órgano:

  1. Coltman, John W., "Sounding Mechanism of the Flute and Organ Pipe", J. Acoust. Soc. Am. 44 (1968)
  2. Fletcher, N. H., "Nonlinear Interactions in Organ Flue Pipes," J. Acoust. Soc. Am. 56 (1974)
  3. Bouasse, H., Instruments a' Vent, 2 vols., Paris: Librairie Delagrave, 1929,1930.
  4. Cremer, L. and Ising, H., "Die selbsterregten Schwingungen von Orgelpfeifen," Acustica 19, 143-153,(1968)
  5. Elder, S. A., "Edgetones versus Pipetones," J. Acoust. Soc. Am. 64, 1721-1723, (1978)

Efecto de Incrementar la Velocidad del AireCambio de la Distancia Ranura-BordeLa Flauta como Instrumento de Tono de Borde
"Modelo de Válvula Flujo-Controlada" en la Excitación de Tubo
Índice

Instrumentos de Viento-Madera

Instrumentos Musicales

Referencias
Benade
Sec 22.6, p492

HyperPhysics*****SonidoM Olmo R Nave
Atrás

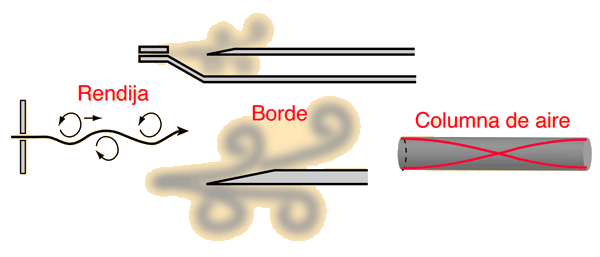

Rendija, Borde y Columna de Aire

La rendija ayuda a la producción de tono, porque el aire forzado a través de una hendidura o abertura pequeña tiende hacia un camino ondulante, con remolinos secundarios escindido del mismo. Luego cuando golpea el borde, esto ayuda a la formación de vórtices.

El tono de borde sin restricciones, tiene una frecuencia proporcional a la velocidad del flujo de aire e inversamente proporcional al diámetro del borde. Es una fuente de oscilación de aire y ayuda a iniciar y mantener el tono producido por el flujo de aire sobre un borde aislado. En los instrumentos musicales como la flauta y órgano de tubos, el papel del borde se ve de forma diferente; la frecuencia de borde sin restricciones es en realidad mucho mayor que la frecuencia del sonido. La oscilación en el tubo a veces se modela como "válvula flujo controlada". La columna de aire tiene frecuencias resonantes naturales determinadas por su longitud y tiende a tomar el control y determinar la frecuencia del tono iniciado por la oscilación del aire en el borde. La columna de aire se convierte en el efecto dominante en las vibraciones del aire en el instrumento, y forzará la oscilación de aire en el borde, para que coincida con la frecuencia natural de la columna de aire.
Tono de Borde
Índice

Instrumentos de Viento-Madera

Instrumentos Musicales

HyperPhysics*****SonidoM Olmo R Nave
Atrás

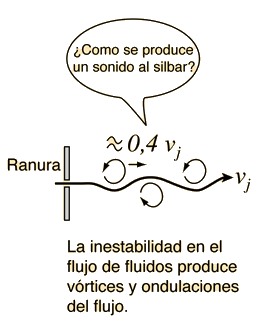

Oscilaciones del Aire por Rendijas

Cuando el aire es forzado a través de una pequeña abertura o hendidura, la corriente de aire en rápido movimiento se ralentiza a su través. Sus bordes ofrecen resistencia a ese aire mas lento, y tiende a "pelarlo" y formar vórtices. Estos vórtices interactúan con la corriente, ejerciendo una influencia lateral sobre él y haciendo que se mueva en un camino ondulante. Esta ondulación en realidad puede producir una cantidad sustancial de sonido, como cuando se silba. Una cantidad aún mayor de sonido puede ser producido mediante el acoplamiento de una rendija a un borde.

Las ondulaciones de la corriente se mueve a lo largo de flujo a algo menos de la mitad de la velocidad del aire en la corriente (alrededor de 0,4 V de acuerdo con Backus). Luego, a más rápida velocidad de corriente de aire, más rápida las oscilaciones de la corriente cuando golpea un borde.

Para otros estudio ver Rigden p114 y Backus p 220.
Estudio de la Flauta
Índice

Instrumentos de Viento-Madera

Instrumentos Musicales

Referencia
Hall
p. 235

HyperPhysics*****SonidoM Olmo R Nave
Atrás
















Rendija y Borde

Para una rendija y un borde no acoplados a una columna de aire, la frecuencia de los tonos de borde tienden a ser alrededor de

para el primer tono de borde principal.

Este régimen, conocido como la Region I del comportamiento del tono de borde, es el modo de operación principal de los tubos de órgano y presumiblemente también para la flauta. Nótese que el tono se puede subir ya sea aumentando la velocidad de flujo de aire, o por la disminución de la distancia de la ranura al borde (ambos aplicables al tocar la flauta). Debido al mecanismo de realimentación a la hendidura, el diámetro efectivo del borde no figura directamente en esta relación del tono, como lo hace en el caso de los tonos eólicos.

Estudio de la Flauta
Índice

Instrumentos de Viento-Madera

Instrumentos Musicales

Referencia
Hall
p. 235

HyperPhysics*****SonidoM Olmo R Nave
