Diagramas de Lewis para la Formación de Compuestos

La formación de muchos compuestos comunes puede ser visualizada con el uso de los símbolos de Lewis y los diagramas de Lewis. En un símbolo de Lewis, las capas completas de los electrones internos pueden ser consideradas como incluidas en el símbolo químico del elemento, y la capa exterior o electrones de valencia, están representados por puntos. Los puntos se colocan en cuatro grupos de uno o dos electrones cada uno, con 8 electrones representando una capa completa o configuración de gas noble. Los diagramas de Lewis son útiles para la visualización de ambos enlaces iónicos y covalentes.

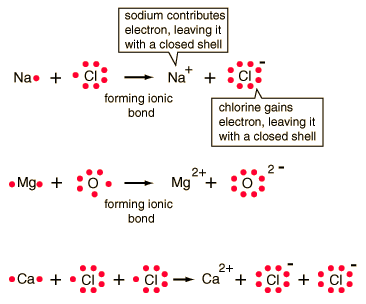

En el enlace iónico idealizado, un átomo cede un electrón a otro, formando iones positivos y negativos.

Las condiciones para los enlaces son, que la carga total sea cero, y que cada átomo debe tener una configuración electrónica de gas noble.

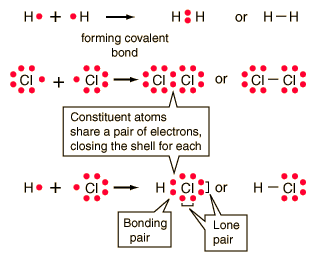

En el enlace covalente idealizado, dos átomos comparten un par de electrones, completando las capas de cada uno de ellos.

Los átomos comparten un par de electrones, y ese par se conoce como par de enlace. Los pares de electrones que no participan en el enlace, han sido llamados tradicionalmente "pares solitarios". Un enlace simple puede ser representado por los dos puntos del par de enlace, o por una única línea que representa ese par. La representación de una sola línea para un enlace, es de uso común en la elaboración de las estructuras de Lewis para las moléculas.

Diagramas de Lewis de Enlaces Múltiples
Tabla Periódica con Símbolos de Puntos de Lewis
Índice

Conceptos de Química

Referencia
Shipman, Wilson, Todd
Cap. 12

HyperPhysicsM Olmo R Nave
Atrás














Diagramas de Lewis para Enlaces Múltiples

Se pueden usar los símbolos de Lewis y diagramas de Lewis para describir enlaces múltiples, pero para dar cuenta de la geometría tridimensional de las moléculas resultantes, se debe suministrar más información.

Para múltiples enlaces sencillos, el procedimiento es similar que el de un enlace sencillo.

Un enlace sencillo puede ser representado por los dos puntos de la pareja de enlace, o por una única línea que representa ese par. La representación de una sola línea para un enlace, es de uso común en la elaboración de las estructuras de Lewis para las moléculas.

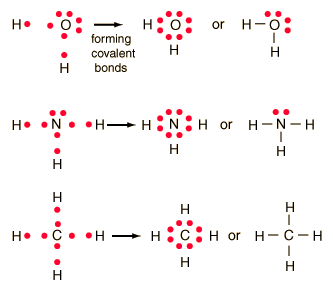

Las estructuras de Lewis son útiles para la visualización, pero no revelan la estructura de pliegue del agua (105°), la forma piramidal del amoníaco, o la geometría tetraédrica de la molécula de metano.

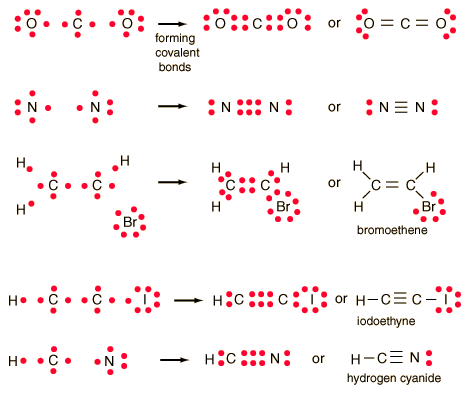

Los diagramas de Lewis también pueden ayudar a visualizar los enlaces dobles y triples.
