Inductancia de un Solenóide

La inductancia de una bobina de cable está dada por

Longitud del solenóide cm con N = vueltas,

radio de bobina r = cm da un área A = cm2.

La permeabilidad relativa del núcleo k = ,

Luego la inductancia del solenóide es

L = Henrios = mH.

Este es un cálculo cuyo único objetivo es proporcionarle el valor de la inductancia cuando realice cualquier cambio en los parámetros.

Las pequeñas inductancias usadas en electrónica están hechas con núcleos de aire. Para valores de inductancias mas grandes y para los transformadores se usa el hierro como material del núcleo. La permeabilidad relativa del hierro magnético es de alrededor de 200.

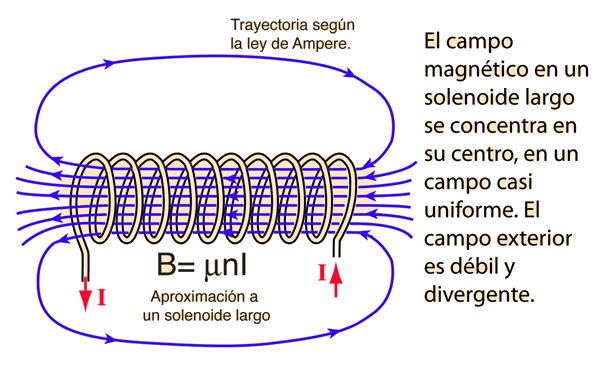

Este cálculo hace uso de la aproximación de solenóide largo. No dará buenos valores para pequeñas bobinas de núcleo de aire, puesto que estas no son buenas aproximaciones al solenóide largo.
