Circuito RC

Impedancia
Calcular
Examinar
Condensador
Resistencia
Contribución a
Impedancia Compleja
Diagrama Fasor

Usted sabe que el voltaje a través de un condensador está retrasado respecto de la corriente, porque ésta debe ir cargando el condensador y el voltaje es proporcional a la carga generada entre las placas del condensador.

Índice

Conceptos sobre Condensador

Conceptos sobre Inductancia

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Impedancia RC

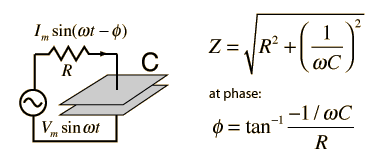

La impedancia dependiente de la frecuencia de un circuito serie RC.
Para C = x10^ F. = μF. = pF.
a una frecuencia angular ω = x10^ rad/s,
frequencia = x10^ Hz = kHz = MHz
y resistencia R = x10^ ohmios = kohmios = Megohmios,

la impedancia es

Z = x10^ ohmios = kohms = Megohmios

con fase φ = grados.
Se pueden cambiar todo los componentes, pero se tomarán valores por defectos para los parámetros no especificados. Hacer clic fuera de las casillas para iniciar el cálculo.
Comportamiento del Circuito RC a la AC
