Circuito RL

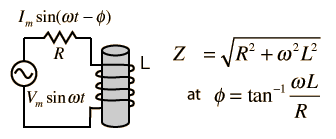

Impedancia
Calcular
Examinar
Inductancia
Resistencia
Contribución a la
impedancia compleja
Diagrama Fasor

Usted sabe que el voltaje a través de un inductor adelanta a la corriente, porque el comportamiento del inductor sigue la ley de Lenz, resistiéndose a la acumulación de la corriente y tomándole un tiempo finito a ese voltaje impuesto para que la corriente alcance su valor máximo.

Índice

Conceptos sobre Condensador

Conceptos sobre Inductancia

HyperPhysics*****Electricidad y MagnetismoM Olmo R Nave
Atrás





Impedancia RL

La impedancia dependiente de la frecuencia de un circuito serie RL.
Para = x10^ H = mH = microhenrios
a frecuencia angular ω = x10^ rad/s,
frecuencia = x10^ Hz = kHz = MHz
y resistencia R = x10^ ohmios = kohmios = Megohmios,

la impedancia es

Z = x10^ ohmios = kohmios = Megohmios

con fase φ = grados.
Se pueden cambiar todo los componentes, pero se tomarán valores por defectos para los parámetros no especificados. Hacer clic fuera de las casillas para iniciar el cálculo.
Comportamiento AC del Circuito Serie RL
